VoIP Gateway是什么？语音网关的工作原理与类型

VoIP Gateway通常称为VoIP网关或语音网关，用于连接原本采用不同电话接口、信令方式或传输网络的通信系统。最常见的应用，是把普通模拟电话、传统PBX、PSTN外线或数字中继接入SIP、IP PBX和其他VoIP平台。

它的作用不只是“把声音转换成网络数据”。一次电话能够跨越传统电话接口和IP网络，还涉及摘机、振铃、号码、应答、挂机等呼叫状态，以及语音编解码和RTP媒体传输。网关需要在两侧分别处理这些通信关系，才能让不同系统之间完成正常通话。

因此，VoIP Gateway更准确的理解是：位于传统电话资源与IP语音系统之间，完成接口适配、呼叫信令转换和语音媒体处理的设备。

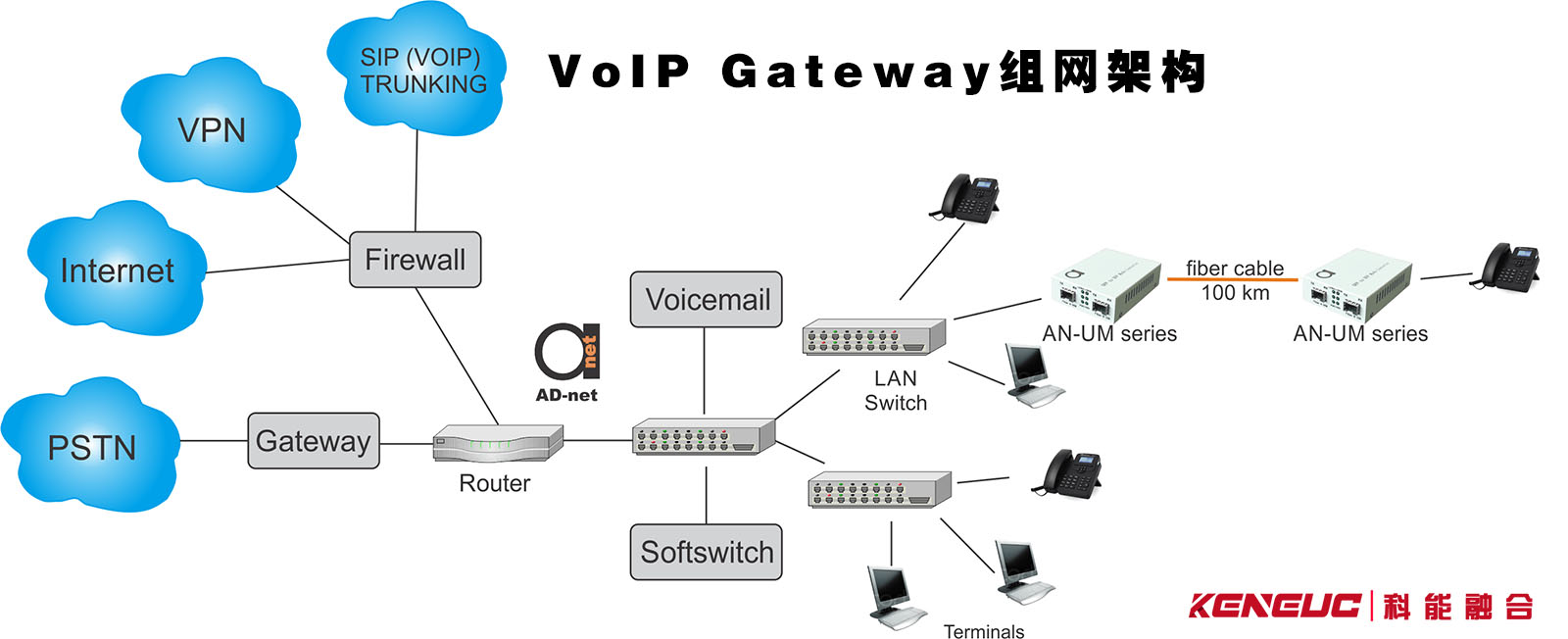

上图展示了VoIP网关位于传统PSTN与IP通信网络之间的一种组网方式。实际企业通信系统可能使用IP PBX、SIP服务器、IMS或其他通信平台，具体设备关系并不要求完全按照图中的Softswitch架构部署。

VoIP网关怎样完成一通电话的转换

传统模拟电话和SIP电话处理呼叫的方式不同。模拟电话依赖线路电压、摘挂机状态、振铃和DTMF等信号，而SIP系统通过IP网络交换INVITE、应答和结束等信令，语音通常通过RTP传输。

VoIP网关位于两者之间，需要分别处理呼叫控制和语音媒体。

呼叫信令转换

以普通模拟电话通过FXS网关接入IP PBX为例，用户摘机以后，网关先检测模拟端口状态；用户完成拨号后，网关根据收到的号码建立相应SIP呼叫，并把请求发送给IP PBX或SIP服务器。

对方振铃、接听和挂机以后，SIP侧返回的呼叫状态也需要由网关转换成模拟电话能够识别的振铃、线路状态或忙音等信号。

如果使用FXO网关连接运营商模拟外线，则流程方向不同。外部PSTN来电首先到达FXO端口，网关检测振铃和可获得的主叫号码，再向IP PBX发起SIP呼叫。

语音媒体处理

电话建立以后，网关还需要处理真正的语音。模拟接口收到的语音经过采样和数字化后，根据设备配置采用相应语音编解码方式，再封装为RTP媒体包在IP网络中传输。

反方向收到RTP语音以后，网关进行解码和相应信号处理，再通过传统电话接口送给模拟电话或传统PBX。

因此，可以把VoIP网关的基本工作过程概括为：

传统电话接口/中继 → 呼叫信令处理 → 语音编解码 → SIP/RTP → IP通信系统

FXS和FXO网关为什么不能混用

模拟VoIP网关最常见的两种接口是FXS和FXO。两者外观看起来都可能使用普通电话线接口，但连接对象和电气角色正好相反。

FXS网关给模拟电话提供电话接口

FXS接口位于电话系统一侧，可以向普通模拟电话提供线路工作所需的电气条件，并处理振铃、摘挂机和拨号等状态。

典型连接方式是：

模拟电话 → FXS网关 → SIP/IP PBX

这种网关常用于保留已有模拟电话、传真设备或其他传统模拟终端，同时把企业电话核心迁移到IP系统。

FXO网关接收传统模拟外线

FXO接口则用于连接由运营商或传统PBX提供的模拟电话接口。

典型连接方式是：

PSTN模拟外线 → FXO网关 → SIP/IP PBX

因此，判断应该使用FXS还是FXO时，不能只看“都是模拟电话线”，而要先确认当前线路一侧究竟是电话终端，还是向电话终端提供服务的线路接口。

数字中继网关与模拟语音网关有什么不同

如果企业原来的电话系统不是使用单条模拟外线，而是通过E1、T1、PRI或其他数字中继连接运营商或传统PBX，就不能使用普通FXO接口处理。

数字中继网关位于传统TDM中继与IP语音系统之间，负责数字中继侧的呼叫信令和语音通道，并转换成SIP和RTP等IP侧通信方式。

典型结构可以表示为：

PSTN/传统PBX → E1/T1/PRI → 数字中继网关 → SIP → IP PBX

与模拟网关相比，数字中继通常可以在一条物理中继接口上承载多路电话，因此更适合分机数量和同时通话量较大的企业通信系统。

数字中继接口、信令类型和时钟配置需要与实际运营商线路或传统PBX一致，并不能仅根据“有一个E1口”就判断双方一定能够直接互通。

如果需要进一步了解这一类设备，可以查看什么是中继网关。

ATA、VoIP Gateway和SIP服务器是什么关系

原文通过“ATA只能接一部电话，而大型VoIP Gateway可以支持256路”来区分两者，这种判断并不准确。ATA和VoIP网关之间并没有一个完全由端口数量划定的技术分界。

ATA更接近小型模拟电话适配器

ATA是Analog Telephone Adapter，即模拟电话适配器。它通常提供少量FXS接口，用于把普通模拟电话转换为VoIP终端。

从实现功能来看，ATA实际上可以看作一种小型模拟语音接入设备。市场上通常把接口更多、路由和管理能力更完整的产品称为VoIP Gateway或语音网关，但不能简单规定“一个端口就是ATA，多端口就是网关”。

SIP服务器负责呼叫控制

VoIP网关本身通常不是完整的企业电话交换系统。接入SIP系统后，真正负责企业号码、分机、呼叫路由、IVR、队列和其他电话业务的，通常还是IP PBX、SIP服务器或其他通信平台。

例如一台FXS网关上连接16部模拟电话，网关负责把这些模拟终端转换成SIP通信，但这些号码应该怎样互拨、怎样呼出外线以及具有哪些权限，通常由上层IP PBX统一管理。

所以三者可以简单理解为：

• ATA： 常用于少量模拟电话接入VoIP；
• VoIP Gateway： 连接不同电话接口、线路或通信网络；
• IP PBX / SIP Server： 负责号码、路由和电话业务控制。

VoIP Gateway还包括哪些扩展类型

“VoIP Gateway”是一个比较宽泛的名称。除了最常见的FXS、FXO和数字中继设备，实际通信系统中还可能出现其他专用网关。

蜂窝语音网关

蜂窝语音网关用于连接移动通信网络与VoIP系统，通过相应蜂窝模块和SIM/eSIM资源处理移动网络侧通信，再与SIP等IP语音系统互通。

这一类设备通常被称为GSM/VoIP网关、蜂窝网关或GoIP等。实际部署需要遵守当地电信业务、号码资源和设备使用方面的规定。

媒体网关

Media Gateway是范围更广的概念，重点是不同通信网络之间的媒体转换。大型运营商或软交换网络中的媒体网关可能处理大量数字中继、语音媒体和控制接口，其规模和体系与企业使用的小型FXS/FXO网关不同。

协议网关

部分网关重点并不是连接传统电话线路，而是连接不同IP通信协议或媒体环境。例如WebRTC与SIP之间的通信，也可能借助协议或媒体网关完成相应转换。

因此，并不是所有名称中带有“Gateway”的设备都具有FXS、FXO或PSTN接口。判断一台网关具体做什么，最终还是要看它连接的是哪两种网络、协议或终端。

部署VoIP网关时需要检查哪些内容

原文中的“登录Web界面→添加SIP中继→生成配置文件→创建出站规则”只适用于部分产品和电话平台，不能作为所有VoIP Gateway的统一设置步骤。

更通用的部署方式，是先确认两侧接口和业务关系，再完成网关与电话系统联调。

先确认接口方向

需要保留普通模拟电话，就确认FXS端口数量；需要接运营商模拟外线，则确认FXO；已有E1/T1/PRI，则选择相应数字中继接口。

接口方向一旦判断错误，仅修改SIP参数无法解决实际接线问题。

确认SIP对接方式

网关可能以SIP账号方式注册到IP PBX，也可能通过IP地址建立SIP对等连接。具体采用哪一种方式，由网关能力和上层通信平台决定。

需要检查的重点包括服务器地址、端口、传输方式、认证信息、号码规则以及呼入呼出路由。

分别测试信令和媒体

设备显示注册成功，只能说明部分SIP信令已经正常，并不代表语音一定双向可达。

实际测试应同时检查：

• 呼入和呼出能否正常建立；
• 主被叫号码传递是否正确；
• 振铃、应答和挂机状态是否正常；
• DTMF按键能否正确识别；
• 是否存在单向语音、无声或明显回声；
• 多路同时通话时是否达到设计并发量。

根据网络条件处理实时语音

VoIP语音通过IP网络传输，网络时延、抖动、丢包以及NAT和防火墙配置都会影响实际通信。

跨网段或公网部署时，需要确认SIP信令和RTP媒体路径；关键业务还应结合网络结构考虑QoS、链路冗余和供电保障。

VoIP Gateway的价值，在于让已有的电话终端、传统线路和IP通信系统之间建立可用的连接，而不是要求企业为了使用SIP把原有电话资源全部更换。实际项目中，先明确两侧接口，再判断需要FXS、FXO、数字中继还是其他类型网关，比单纯按照“VoIP网关”名称选设备更可靠。
