定义
通过小区信息发布系统，物业管理部门可以轻松地构建一个网络化、专业化、智能化和分众化的社区多媒体信息发布平台，使得物业管理信息可以快速地发布和传达到每一位业主，极大地方便了小区的物业管理。
多媒体信息发布系统以网络化、数字化、分众化、目标受众明确、发布模式灵活、管理便捷是本系统最大的特点。目前视展多媒体信息发布系统已广泛被应用于企业楼宇、政府机关、银行金融、移动联通、学校医院、车站机场、酒店会所、连锁商超、智能小区等领域。
信息发布系统的基本知识
小区信息发布系统以高质量的编码方式将视频、音频信号、图片信息和滚动字幕通过网络传输到媒体播放机，然后由媒体播放机将组合多媒体信息转换成显示终端的视频信号播出，能够有效覆盖物业管理中心、电梯间、小区餐厅和健身房等人流密集场所，对于新闻、天气预报、物业通知等即时信息可以做到立即发布，在第一时间将最具时效的资讯传递给业主。另外，该系统还能够提供广告增值服务，成为社区文化窗口，提升物业服务品牌。
1.1 信息发布系统的组成
信息发布系统主要包括实时信号、中心控制系统、终端显示系统和网络平台4部分，如图8-1所示。
图1 小区信息发布系统
信息发布通过网络（广域网、局域网、专用网都适用，包括CPRS、CDMA、3G／4C／C等无线网络）发送给终端播放机，再由终端播放机组合音视频、图片、文字等信息（包括播放位置和播放内容等），输送给液晶电视机等显示设备可以接收的音视频输入形成音视频文件的播放，这样形成了一套可通过网络将所有服务器信息发送到终端的链路，实现一个服务器可以控制全小区的媒体终端播放机，而且使得信息发布达到安全、准确、快捷，在竞争激烈的现实社会要求通过网络管理、发布信息这一趋势已经基本形成。
1．实时信号
信号主要由摄像机、播放器和电视信号等组成，信号可以通过流媒体服务器进行处理和转发，是信息发布的源头。
2．中心控制系统
中心控制系统软件安装于管理与控制服务器上，具有资源管理、播放设置、终端管理及用户管理等主要功能模块，可对播放内容进行编辑、审核、发布和监控等，对所有终端播放机进行统一管理和控制。
3．终端显示系统
终端显示系统包括媒体终端播放机、视音频传输器、视音频中继器和显示终端设备，主要通过多媒体播放机接收传送过来的多媒体信息（视频、图片和文字等），终端播放机如图8-2所示。通过VGA将画面内容展示在LCD、PDP和LED等显示终端设备上，可提供广电质量的播出效果以及安全稳定的播出终端。图8-3所示为常用的显示终端设备。

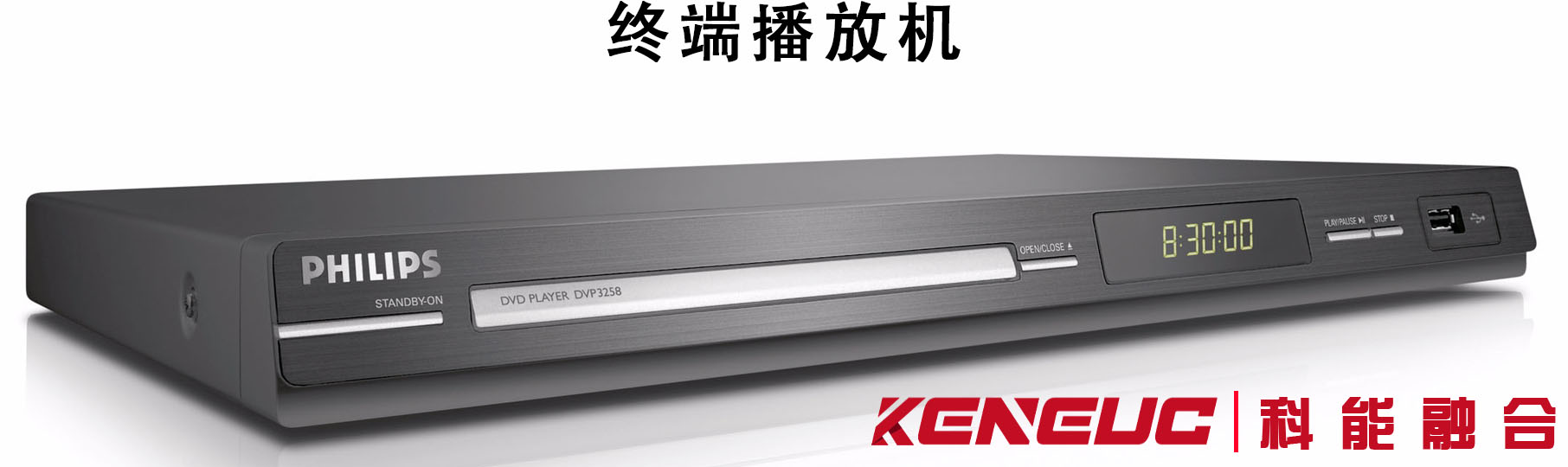

图2 终端播放机
图3 显示终端设备
a）LED大屏b）大屏拼接墙c）等离子电视
4．网络平台
网络平台是中心控制系统和终端显示系统的信息传递桥梁，可以利用已有的网络系统，也可以采用3G／4G／5G、GPRS和WLAN等无线网络。
1.2 信息发布系统的分类
根据需求，信息发布系统一般分为单机型、广播型、分播型、交互型和复合型，这几种模型并没有优劣之分，只有是否适合工程现场和客户需要的差别。从复杂度来说，单机型最为简单，适合小型商铺、小型公司等；复合型最为复杂，内含广播型、分播型和交互型等，适合跨区域的行业性客户和集团公司等。
1．单机型
单机型就是管理主机单独控制一台媒体播放机，并且该媒体播放机只对应一台显示终端，媒体播放机和显示终端可融为一体，比如单点的广告机。
单机型也可以有传输设备，当媒体播放机选择体积较大的普通PC时，由于PC硕大的机身，不便在显示屏附近安装，因此离显示设备有一定的距离，需要使用传输设备来保证视频和音频的传输质量。单机型信息发布系统如图8-4所示。
图4 单机型信息发布系统
2．广播型
广播型就是整个系统只含一个媒体播放机，但显示终端有多个，该模式是将一个信号复制成多份发送到各个显示终端，每一个终端的显示内容完全一致，也完全同步。由于广播型的媒体播放机离终端显示设备往往都比较远，因此，为了确保高清视频和音频信号的传输质量，都需要使用多媒体传输设备。广播型信息发布系统如图8-5所示。
3．分播型
一个信息发布系统有很多个显示终端，每一个显示终端的播出内容和方式完全独立，即每个显示终端和对应的媒体播放机组成相对独立的一个小组，各自独立工作，互不干扰，在需要的时候又可以轻松设置成播出一样的画面，这样的模式就称为分播型模式。分播型信息发布系统的每一个显示终端后面都需要对应一个独立多媒体播放器作为支撑。分播型信息发布系统如图8-6所示。
图5 广播型信息发布系统
图6 分播型信息发布系统
4．交互型
交互型信息发布系统是一个人机互动的系统，例如通过触摸屏与媒体播放机有机结合，将内容展现在触摸屏上，用户可以通过接触触摸屏点播自己喜欢的节目，当无人使用触摸屏时，系统可以自动恢复到默认的其他节目频道上。随着技术的发展，互动技术的形式也多种多样，如：遥控互动、语音互动和短信互动等。交互型信息发布系统如图8-7所示。
图7 交互型信息发布系统
5．复合型
复合型信息系统是以上所有模式的结合，其使用方式最为灵活，可根据工程现场的情况搭配出符合实际的系统。复合型信息发布系统如图8-8所示。
图8 复合型信息发布系统
以上归纳的几种模型涉及从大到小、从简到繁的不同结构。每个结构模型都有自己的特点，在实际中，不能盲目地采用某一个结构模型，而要根据实际情况，从系统安全、成本、后期维护和管理等各个方面权衡利弊，在系统中适当地增加传输器，可以达到事半功倍的效果，做出性价比最高的信息发布系统。
1.3 大屏幕信息发布系统
目前主流的大屏幕信息发布系统主要有LED显示屏和液晶拼接屏两种。
1．LED显示屏
LED显示屏（LEDDisplay，LEDScreen）如图8-9所示，又称为电子显示屏。LED示屏由LED点阵和LED驱动电路组成，通过红色、蓝色、白色和绿色4种LED灯的亮灭来显示文字、图片、动画和视频等内容。
图9 LED显示屏
a）单色LED显示解 b）全彩LED显示屏
（1）LED显示屏的分类
1）按使用环境划分。
①户内屏：面积一般从不到1㎡到十几平方米，户内屏在室内环境下使用，此类显示屏亮度适中、视角大、混色距离近、重量轻、密度高，适合较近距离观看。
②户外屏：面积一般从几平方米到几十甚至上百平方米，点密度较稀（每平方米2500～10000点），发光亮度为5500～8500cd／㎡（朝向不同，亮度要求不同），可在阳光直射条件下使用，观看距离在几十米以外，屏体具有良好的防风、抗雨及防雷能力。
③半户外屏：介于户外屏及户内屏两者之间，具有较高的发光亮度，可在非阳光直射户外下使用，屏体有一定的密封性，一般在屋檐下或橱窗内。
2）按颜色划分。
2）按颜色划分。
①单色LED显示屏：是指显示屏只有一种颜色的发光材料，多为单红色，在某些特殊场合也可用黄绿色，如殡仪馆。
②双基色LED显示屏：是由红色和绿色两种LED灯组成，256级灰度的双基色显示屏可显示65536种颜色（双色屏可显示红、绿、黄共3种颜色）。16777216种颜色。
③全彩色LED显示屏：是由红色、绿色和蓝色3种LED灯组成，可显示白平衡和
3）按控制或使用方式划分。
③全彩色LED显示屏：是由红色、绿色和蓝色3种LED灯组成，可显示白平衡和
3）按控制或使用方式划分。
①同步方式：是指LED显示屏的工作方式基本等同于计算机的监视器，它以至少30场／秒的更新速率点点对应地使监视器上的图像映射到计算机上，通常具有多灰度的颜色显示能力，可达到多媒体的宣传广告效果。
②异步方式：是指LED显示屏具有存储及自动播放的能力，在PC上编辑好的文字及 无灰度图片通过串口或其他网络接口传入LED显示屏，然后由LED显示屏脱机自动播放，一般没有多灰度显示能力，主要用于显示文字信息，可以多屏联网。
4）按像素密度或像素直径划分。
由于户内屏采用的LED点阵模块规格比较统一，因此通常按照模块的像素直径划分，主要有：Φ3.0mm62500像素／㎡；φ3.75mm44321像素／㎡；φ5.0mm17222像素／㎡
按点间距分有P4、P5、P6、P7.62、P8、P10、P12、P12.5、P14、P16、P18、P20、P22、P25、P31.25、P37.5、P40、P60和P100。如P4指的是发光点与发光点的间距是4mm。
5）按显示性能划分。
①视频显示屏：一般为全彩色显示屏。
②文本显示屏：一般为单基色显示屏。
③图文显示屏：一般为双基色显示屏。
④行情显示屏：一般为数码管或单基色显示屏。
6）按显示器件划分。
①LED数码显示屏：显示器件是7段码数码管，适用于时钟屏、利率屏等显示数字的电子显示屏。
②LED点阵图文显示屏：显示器件是由许多均匀排列的发光二极管组成的点阵显示模块，适用于播放文字、图像信息。
③LED视频显示屏：显示器件是许多发光二极管，可以显示视频、动画等各种视频文件。
④常规型LED显示屏：采用钢结构将显示屏固定安装于一个位置。常见的常规型LED显示屏有户外大型单立柱LED广告屏，以及车站里安装在墙壁上用来播放车次信息的单、双色LED显示屏等。
⑤租赁型LED显示屏：租赁屏主要用于舞台演出、婚庆场所以及大型晚会。屏体采用快接方式，拆装方便，大小灵活。
（2）LED显示屏的主要特点
- 发光亮度强，在可视距离内阳光直射屏幕表面时，显示内容清晰可见。超级灰度控制具有1024～4096级灰度控制，色彩清晰逼真，立体感强。
- 静态扫描技术，采用静态锁存扫描方式，大功率驱动，充分保证发光亮度。
- 自动亮度调节，具有自动亮度调节功能，可在不同亮度环境下获得最佳播放效果。
- 全面采用进口大规模集成电路，可靠性大大提高，便于调试和维护。
- 先进的数字化视频处理，视频、动画、图表、文字和图片等各种信息显示、联网显示和远程控制。
（3）常见的LED显示屏系统
1）LED条屏。
LED条屏一般由单元板、控制卡、开关电源、壳体和连接线构成，如图8-10所示。
①单元板。单元板是LED的显示核心部件之一，如图8-11和图8-12所示。单元板的好坏，直接影响到显示效果。单元板由LED模块、驱动芯片和PCB组成。LED模块其实是由很多个LED发光点用树脂或者塑料封装起来的点阵。
图10 LED条屏显示系统
驱动芯片主要有74HC595、74HC245／244、74HC138或4953几种型号。
户内条屏常用的单元板规格如下所述。
参数：D＝3.75mm；点距4.75mm；大小为64点宽x16点高；1／16扫；户内亮度；单红／红绿双色。
参数解释如下所述。
D：指的是发光点的直径。
点距：点距指的是两个发光点的中心间距。
大小为64点宽x16点高：宽64颗LED，高16颗LED。
1／16扫：单元板的控制方式，有1／2扫、1／4扫、1／8扫、1／16扫、1／32扫，其中的数字表示扫描时间，时间越短，扫描得越快，表现出来的效果（例如字的滚动）就越快。
户内亮度：指LED发光点的亮度，户内亮度适合白天需要靠荧光灯照明的环境
颜色：单红最常用，价格也最便宜，双色一般指红绿双色。
图11 单元板正面
图12 单元板背面
单元板之间可以串联和并联，例如想做一个128x16点的屏幕，只需要用两个单元板串接起来。
②控制卡。条屏一般采用异步控制卡，控制卡接收来自计算机上控制软件的播放信息，并将该信息存储在控制卡中，控制卡驱动单元板进行信息的显示。控制卡内置有存储器和时钟单元，一个控制卡可以控制多个单元板。控制卡、开关电源分别如图8-13和图8-14所示。
图13控制卡 图14 开关电源
控制卡的主要技术参数见表8-1。
表8-1控制卡的主要技术参数
| 支持点数 | 单色128x432 64x872 双色64x432 128x216 |
| 通信方式 | LED 显示屏控制卡（EX-40）支持：RS232自动查找串口，无需手动设置，操作更简单 |
| 亮度调节 | 16级亮度，支持手动调节亮度 |
| 通信接口 | 板载两组08接口及板载四组12接口 |
| 节目数量 | 可储存80个节目 |
| 工作电压 | 5V |
| 语言支持 | 支持现今世界上所有的主流语言，如中文、俄文、日文、英文、泰文、越南文和阿拉伯文等 |
| 适配范围 | 各种规格1／16、1／8、1／4、1／2和静态锁存的单色／双基色LED显示屏；小面积的单色／双基色 LED显示屏 |
③开关电源。LED显示屏采用的开关电源输出电压一般是5V，电流根据显示屏的大小调整。
1个单红色户内64x16屏的单元板，全亮的时候电流为2A。
2）全彩LED显示屏。
全彩LED显示屏系统如图8-15所示，由控制计算机、全彩发送卡、全彩接收卡和显示屏体组成。由于要显示的信息量大，特别在进行显示视频的时候实时性很强，为此一般采用同步显示的方式。跟条屏不同，全彩LED显示屏一般要采用一张发送卡，在显示屏侧采用多张接收卡来接收发送卡发送的数据，并进行驱动显示。
①全彩单元板。
全彩单元板如图8-16所示，每一个像素点由红、绿、蓝3个LED组成。全彩单元板可分为直插式单元板、贴片式单元板、三位一体式单元板。
图15 全彩LED显示屏系统
图16 全彩单元板
a）直插式单元板b）贴片式单元板c）三位一体式单元板
单元板后面带有驱动电路，每一个像素点要有3路不同的驱动信号，根据3路驱动电流的不同产生3种比例不同的光，从而产生不同的颜色。
单元板需要根据室内外、观看距离等条件来选择。户外屏必须选择防水的单元板，一般户外屏的屏幕尺寸大，观看距离远，可以选择像素大一点、亮度高的单元板。户内屏的尺寸一般比较小，观看距离近，可以选择像素小一点、亮度相对低的单元板。
②全彩发送卡。
全彩发送卡如图8-17所示，用于采集计算机显卡的数据，一般装在计算机的PCI插槽上，计算机显卡的DVI口和发送卡的DVI口相连（如计算机无DVI口，就加装一个带DVI输出的独立显卡，DVI线采用DVI-D接口），然后用USB数据线连接计算机和发送卡。
注意：
①发送卡也可外置，外置时需接5V的电源，而接在计算机里不需要再接电源。
②发送卡有两个数据输出口：U口和D口。U口带上半部的高度，D口带下半部的高度。
③如采用笔记本式计算机，则需要安装USB转DVI的设备或笔记本式计算机带有HDMI的接口，可用HDMI转DVI的转换线。
③全彩接收卡。
全彩接收卡如图8-18所示，它和LED显示屏相连，接收全彩发送卡传来的数据，并将数据传送到单元板进行显示。
图17 全彩发送卡 图18 全彩接收卡
全彩发送卡和全彩接收卡配合的主要技术参数见表8-2。
表8-2全彩发送卡和全彩接收卡配合的主要技术参数
④“LED演播室”播放软件。
| 支持10位颜色 | 系统颜色数为1024x1024x1024＝1 073 741 824种颜色 |
| 智能连接功能 | 同一块显示屏的多块接收卡／箱体（含备用的）可以任意交换而不需要重新设置，接收卡能自动识别需要显示的内容 |
| 智能监控 | 每块接收卡均有温度检测和四路风扇监控输出，可根据用户设定的温度上限智能地控制四路风扇转速 |
| 图片显示 | 当发送卡电源没开启时，显示屏自动显示设定的图片，图片像素为128x128，颜色数为16K色 |
| 支持16位以内的任意扫描方式 | 支持1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16扫描 |
| 支持模块宽度为64以内的任意数 | 支持64以内的任意数 |
| 支持异型分割显示 | 每块接收卡最大支持1024段分割，用于异型／文字屏 |
| 支持容余点插入 | 可设定每多少点接入一个或多个空像素，用于异型屏 |
| 支持带PWM的驱动芯片 | 需专用驱动芯片配合，使显示屏效果更完美 |
| 支持硬件逐点校正功能 | 需专用驱动芯片配合，使显示屏逐点校正效果更好 |
| 支持逐点检测功能 | 需专用驱动芯片配合，动态地检测显示屏瑕点情况 |
|
逐点校正、逐卡（箱 体）校正功能 |
逐点校正支持单点、2x2点、4x4点和8x8点四种校正模式，最大校正6144点／模块，红绿蓝各256级。逐卡（箱体）校正用于显示屏各箱体间色差校正、红、绿、蓝各256级 |
| 智能识别一卡通功能 |
智能化的识别程序可识别双色、全彩、虚拟和灯饰等各种驱动板的各种扫描方式及各种信号 走向，识别率达99％ |
|
65536级（64K）灰度 内任意设定功能 |
客户可根据显示屏的情况从无灰度到65536级（64K）灰度之间任意调整，让显示屏达到最佳显示效果 |
|
刷新率任意设置、锁 相、同步功能 |
刷新率可在10～3000Hz之间任意设定，刷新率锁相功能使显示屏的刷新锁定在计算机显示 器刷新率的整数倍上，杜绝图像撕裂，保证图像完美再现。锁相同步范围为47～76Hz |
| 带载面积 | 双网线最大带载面积为2048x640，单网线最大带载面积为1600x400，两张卡级联可带载面积为2048x1152 |
| 双网线热备份功能 | 接收卡的A、B端口均可作为输入口或输出口使用，可用于两台计算机同时控制一块屏，当一台计算机出现问题时，另一台计算机自动接替，也可用于一台计算机双网线控制，当一条网线出现问题时，另一条网线自动接替，使显示屏的正常工作得到最大保障 |
| 多屏同步及组合功能 | 支持一块发送卡控制多块屏，多块屏的工作状态可任意组合、同步显示和独立播放等，可通过快捷按键快速切换 |
| 256级亮度自动调节 | 256级亮度自动调节功能让显示亮度调节更加有效 |
| 声音传输功能 | 702型卡集成声音传输，不用另外的音频线即可把声音传到显示屏，双24bit、64kHz高保真数-模及模-数转换，让显示屏影像效果完美 |
| 程序在线升级功能 | 如果显示屏的接收卡程序需升级，只需打开大屏电源通过LED演播室即可，无需把接收卡拆离大屏 |
| 突破传统观念无拨码开关 | 无拨码开关设计，所有设置通过计算机设置 |
| 测试功能 | 接收卡集成测试功能，不用接发送卡即可测试显示屏，斜线、灰度、红、绿、蓝和全亮等多种测试模式 |
| 超长传输距离 | 传输最大达170m（实测），保证传输140m |
| 配套软件 | LED演播室10.0 |
“LED演播室”是专为LED显示屏开发的一套节目制作、播放的软件。其功能强大、使用方便、简单易学、性能稳定、可靠性高。
主要功能如下所述。
- 多显示屏支持。
- 多屏独立编辑。
- 数据库显示。
- 表格输入。
- 网络功能。
- 后台播放。
- 定时播放。
- 多窗口多任务同时播放。
- 文本支持Word、Excel。
- 可为节目窗叠加背景音乐。
- 支持所有的动画文件（MPG、MPEG、MPV、MPA、AVI、VCD、SWF、RM、RA、RMJ、ASF等）。
- 丰富的图片浏览方式。
- 日期、时间、日期＋时间、模拟时钟等各种正负计时功能。
- 日历可透明显示。
- 可自动播放多个任务（＊.LSP）。
- 提供外部程序接口。
- 视频源色度、饱和度、亮度和对比度软件调节。
2．液晶拼接屏
液晶拼接屏既能单独作为显示器使用，又可以拼接成超大屏幕使用。根据不同使用需求，实现画面分割单屏显示或多屏显示的百变大屏功能：单屏分割显示、单屏单独显示、任意组合显示、全屏拼接显示、双重拼接显示、竖屏显示，图像边框可选补偿或遮盖，支持数字信号的漫游、缩放拉伸、跨屏显示，各种显示预案的设置和运行，全高清信号实时处理。液晶拼接屏系统如图8-19所示。
图8-19液晶拼接屏系统
液晶拼接屏系统由3大部分组成，即液晶拼接显示墙、图像处理器（多屏拼接处理器）和信号源。其中多屏拼接处理器是关键技术的核心，支持不同像素的图像在液晶拼接显示墙上显示以及在液晶拼接显示墙上任意开窗口、窗口放大缩小、跨屏漫游显示等。
1）液晶拼接显示墙。
①液晶拼接屏寿命长，维护成本低。液晶本身使用寿命较长，即使是使用寿命最短的背光源部分，也高达50000个小时以上，而且即使使用时间超过使用寿命，也只会对其亮度造成影响，只需要更换背光灯管，便可恢复原来亮丽的色彩。这与背投是有本质区别的，液晶背光源寿命是背投灯泡的10倍；与投影的最大区别在于，BSR液晶拼接技术更加成熟，节电明显。
②液晶拼接屏可视角度大。对于早期的液晶产品而言，可视角度曾经是制约液晶显示屏的一个大问题，但随着液晶技术的不断进步，已经完全解决了这个问题。液晶拼接显示墙
采用的DID液晶屏，其可视角度达到双178°以上，达到了绝对视角的效果。
③液晶拼接屏分辨率高、画面亮丽。液晶的点距比等离子小得多，物理分辨率都可以轻易达到和超过高清标准，液晶的亮度和对比度都很高，色彩鲜艳亮丽，纯平面显示完全无曲率，图像稳定不闪烁。
④液晶拼接屏超薄轻巧。液晶具有厚度薄、重量轻的特点，可以方便地拼接和安装。例如40in专用液晶屏，重量只有12.5kg，厚度不到10cm，这是其他显示器件所不能比拟的。
⑤功耗小，发热量低。液晶显示设备的小功率、低发热一向为人们所称道。40in液晶屏的功率也只有150W左右，大约只有等离子的1／4～1／3。
⑥液晶拼接屏无故障时间长，维护成本低。液晶屏是目前最稳定、最可靠的显示设备，由于发热量很小，器件很稳定，不会因为元器件温升过高损坏而造成故障。
⑦超窄缝隙。拼接用液晶屏的尺寸一般有46in、55in、60in三种，例如46in超窄边液晶拼接只有6.7mm的拼缝，55inLED背光源超窄边液晶拼接仅有5.5mm。
⑧高亮度。与TV和PC液晶屏相比，LCD液晶屏拥有更高的亮度。TV或PC液晶屏的亮度一般只有250～300cd／㎡，而LCD液晶屏的亮度可以达到700cd／㎡（46”）。
⑨高对比度。液晶屏具有3000：1（46”）的对比度，比传统TV或PC液晶屏的对比度要高出一倍以上，是一般背投的3倍。
⑩更好的彩色饱和度。普通CRT的彩色饱和度只有50％左右，而LCD可以达到92％的高彩色饱和度，这得益于为产品专业开发的色彩校准技术。通过这个技术，除了对静止画面进行色彩校准外，还能对动态画面进行色彩的校准，这样才能确保画面输出精确和稳定。
⑪拼接方式可选。液晶拼接显示墙的拼接数量可任意选择［行（m）x列（n）］，屏的大小也有多种选择，以满足不同使用场合的需求。
⑫灵活多变的拼接显示组合功能。可根据不同用户的要求进行个性化设计，选择单屏显示、整屏显示、任意组合显示、图像漫游和图像叠加等功能。
2）多屏拼接处理器。
多屏幕拼接控制器支持4～32块屏幕的拼接显示，并支持多种视频输入模式，包括复合视频（DVD或摄像头信号）、计算机信号（VGA和DVI信号）和HDMI信号等。其中对复合视频，能做到NTSC／PAL制式自适应，加入DC、DI运动补偿；对计算机视频，支持目前几乎所有的常见显示分辨率；数字视频支持1080P高清信号。多屏幕拼接控制器支持RGB／DVI输出方式，支持所有常见的标准分辨率。
支持实时、动态地移动窗口以及调整窗口大小，每路输入都可在屏幕上的任意位置进行大小调整和定位，显示方式几乎不受任何限制。多屏拼接处理器如图8-20所示。
图20 多屏拼接处理器
AGC-P-300数字拼接处理器是一款模块化、可扩展的拼接墙处理器，专门针对中小型监控系统、指挥系统而设计，完全满足数字和模拟混合、标清与高清系统混合构建的需求。兼容VGA、DVI、HDMI、VIDEO、SDI、Fiber、双绞线和以太网编解码等格式信号类型，支持目前几乎所有的常见显示分辨率，支持1080P高清数字分辨率、2K或4K的超高清分辨率，以及特殊定制的分辨率。
AGC-P-300数字拼接处理器的主要技术参数见表8-3。
表8-3 AGC-P-300数字拼接处理器的主要技术参数
| 项 目 | 参数说明 |
| 处理能力 |
切换速度：200ns，最大 数字采样：24位，每色8位，165MHz标准 最高数据速率：4.95Gbit／s（1.65Gbit／s每色） 最高像素时钟频率：48～165 MHz |
| 视频输入 |
连接器：8个BNC插座 数量／信号类型：8路CVBS模拟视频 |
| VGA输入 |
连接器：4个15针HD插座 水平频率：31.4～100kHz 垂直频率：50～75Hz 分辨率范围：640x480～1920x1200,720p，1080i，1080p 数量／信号类型：4路模拟VGA、SVGA、XGA、WXGA |
| DVI输入 |
标准：DVI 1.0 连接器：4个DVI-I插座 水平频率：50～100kHz 垂直频率：50～85Hz 分辨率范围：640x480～1920x1200,720p，1080i，1080p 数量／信号类型：4路DVI-I |
| HDMI输入 |
标准：DVI 1.0，HDMI 1.3 连接器：4个HDMIA型插座 水平频率：31～100kHz 垂直频率：24～85Hz 分辨率范围：640x480～1920x1200,720p，1080i，1080p 数量／信号类型：4路HDMI SDI输入连接器：4个BNC型插座 水平频率：31～100kHz 垂直频率：50～85Hz 分辨率范围：640x480～1920x1200,720p，1080i，1080p 数量／信号类型：4路SDI数字视频 |
| 光纤输入 |
连接器：4个双向LC型光纤插座 数量／信号类型：4路光纤信号 |
| 双绞线输入 |
连接器：4个标准网口插座 分辨率范围：640x480～1920x1200,720p，1080i，1080p 数量／信号类型：4路双绞线信号 |
| DVI输出 |
标准：DVI 1.0 连接器：4个DV1-1插座 额定电平：0.7～1.0V 垂直频率：50Hz，60Hz 输出阻抗：75Ω 分辨率范围：640x480～1920x1200,720p，1080i，1080p 数量／信号类型：4路双链路DV1-1 |
|
光纤输出 |
连接器：4个双向LC型光纤连接器 输出阻抗：75Ω 额定电平：0.7～1.0V 数量/信号: 4路光纤信号 |
|
双绞线输出连接器：4个标准网口插座 输出阻抗：75Ω 额定电平：0.7～1.0V 数量／信号类型：4路光纤信号 |
|
| 控制方式 |
串口控制：RS-232（9针D插座）、内置AT-LINK协议 面板控制：16个按键控制面板 网络控制：TCP／TP，可选内置网页控制 无线触屏控制：外置无线彩色触摸屏（选配） 程序控制：AT-AGC控制软件 |
信息发布系统的设计与实施
目前，各大型建筑的智能化程度越来越高，电子公告牌作为信息发布的载体，在各建筑中的应用也越来越多。它可以及时、醒目、多样地将各类信息传递给大众。下面以某小区的信息发布系统为例，分别对项目概述、设计依据、设计原则、系统功能、系统特点、系统原理图、规格及技术指标进行介绍。
2.1 项目概述
某小区计划在小区主入口安装一套室外全彩高亮LED显示屏作为信息发布系统。在其正式投入使用后，每天可以发布大量相关动态或静态的文字、图片等信息，如小区内楼栋分布、重要通知、欢迎词和重点实事新闻等。
针对该小区的实际需求，考虑电子显示屏可以播放视频、图像、文本、二维／三维动画和声音，在软件的支持下，可实时显示各类公告信息和播放一些大楼的宣传画面以及内部管理信息。
2.2 设计依据
1）SJ／T 11141-2017《发光二极管（LED）显示屏通用规范》。
2）GB／T 2421-2020《环境试验 概述和指南》。
3）GB 8898-2011《音频、视频及类似电子设备 安全要求》。
4）GB 50689-2011《通信局（站）防雷与接地工程设计规范》。
2.3 设计原则
- 先进性：在满足用户需求的同时，结合显示屏的最新技术进行设计，保证显示屏系统的先进性。
- 实用性：系统可以满足图文信息的显示、二维／三维动画的播放要求。
- 兼容性：系统能够接入各种视频源、计算机信号，能够与网络接口匹配连接。
- 可靠性：系统硬件与软件能够长期稳定运行，保证日常播放与活动的顺利进行。
2.4 系统功能
1）可以显示国家标准二级汉字字库（中英文等），字体可有多种选择（宋、仿宋、楷书、隶书、魏碑、姚体以及繁体）字号可大可小（汉字16～72点阵无级可变）。
2）外接扫描仪，扫描输入各种图形、图案（包括手写字体）。
3）输入视频信号（电视、录像、激光视盘），实时显示动态电视画面，同时可以显示其他图表、动画。
4）可输入计算机信号，实时显示计算机监视器的内容，如计算机处理的各种表格、曲线、图片（股票行情、股票分析、存款利率和外汇牌价）等，同时可以显示北京时间、天气预报，各种新闻、时事，显示方式、停留时间均可以控制。
5）动画显示方式多种多样，如上下展开、左右展开、中间展开、活动百叶窗以及跑马灯效果等。
6）每幅画面的显示时间可以控制，并能自动切换。
7）可以开窗显示，即对应显示计算机监视器图案的一部分。
8）信息屏的像元与计算机监视器逐点对应，成映射关系，映射位置方便可调。
9）节目可以随时更换，包括节目内容、播放顺序、播放时间等，更改的节目可以及时地显示出来。
10）可将控制用计算机作为网络上的一个工作站，从指定的服务器上读取实时数据，在显示屏上显示出来。
11）能实时播放AVI、MPEG等视频格式文件，能播放二维、三维动画节目。
12）支持播放多种文件格式：文本文件、Word文件、所有图片文件（BMP、JPG、GIF、PCX等）、所有的动画、视频文件（MPG、MPEG、MPV、MPA、AVI、VCD、SWF、RM、RA、RMJ、ASF等）等文件图像。
2.5 系统特点
1）使用方便：可以使用计算机（或者视频处理器），作为同步模式，也可以不接计算机（或者视频处理器），作为异步模式。能在各种场合应用。
2）操作简单：人性化软件设计，简单易学。
3）高稳定性：按照工业控制的模式设计，稳定性比PC高。
4）防病毒性：嵌入式Linux固化操作系统，确保系统不会感染病毒。
5）低成本：一张同步／异步发送卡，满足客户的各种要求。
6）高质量的图像：同步／异步具有一样高的灰度。
7）满帧1080P硬解码：克服传统异步卡软解码、低分辨率、只有7～15帧的瓶颈，可播放1920x1080满帧硬解码。
8）远程控制：接入网络就能进行远程控制和信息发布。
9）节目不需要录制：可以直接播放视频、图片等多媒体，不像其他异步卡那样需要预 先录制节目。
10）具有立体声输出：可播放有声音的视频节目。
2.6 系统原理图
根据项目要求，该小区户外高清全彩LED显示屏系统配置结构示意图如图8-21所示。
图21 小区户外高清全彩LED显示屏系统配置结构示意图
2.7 规格及技术指标
1）显示屏LED参数。
- 物理点间距：10mm。
- 单个箱体尺寸：高800mmx长1120mm和高640mmx长1120mm。
- 单个箱体分辨率：112x80像素和112x64像素。
- 物理密度：10000点／㎡。
- 发光点颜色：1R1PG1B。
- 箱体重量：58kg／㎡（以实际为准）。
- 最佳视距：2～100m。
- 视角：水平70°～110°，垂直30°～45°。
2）LED全彩高清同步／异步发送卡YC-LC508主要技术指标见表8-4。
表8-4 YC-LC508主要技术指标
| 序号 | 项目 | 技术参数 |
| 1 | 1路输入网络接口 | 1路输入网络接口,用来更新节目内容以及远程控制 |
| 2 | 输入网络连接方式 |
以太网、WiFi、3G／4G／5G均可，通过RJ-45接口接入网络，WiFi使用USB无线网卡 |
| 3 | 同步输入接口 |
HDMI输入，直接与计算机的HDMI接口输出连接。如果视频处理器只有DVI 输出，可选用一根DVI转HDMI线 |
| 4 | 输出控制 | 2路千兆标准以太网发送 |
| 5 | 带截面积 | 单个控制器最大控制200万（1920x1080）像素 |
| 6 | 灰度级 | 最高支持16bit灰度级。65536灰度级任意设定，颜色总数为65536x65 536x65 536 |
| 7 | 显示屏类型 | 支持单色、双色、全彩。支持各种驱动芯片、逐点检测芯片 |
| 8 | 刷新频率 | 300～3000Hz可调 |
| 9 | 外部存储 | SD卡（最大支持32GB）、U盘、硬盘 |
| 10 | 扫描方式 | 支持1／16、1／8、1／4、1／2和静态等扫描方式 |
| 11 | 支持的多媒体格式 |
支持的图片格式： PNG、TIFF、PNM、PPM、PGM、PBM、JPEG、JPG、GIF、BMP 支持的视频格式： AVI、MPG、MPEG、DAT、VOB、MP4、WMV、3GP、ASF、MKV、TS、MOV、M4V 支持的音频格式： MP3、AC3、D++、ACC、ACCP、WMA、WMAPRO、BDPCM 支持语言：支持全球所有的文字编码 支持字库：支持矢量缩放的TrueType字库 |
| 12 | 内部存储空间 | 内部空间1GB |
| 13 | 外形尺寸 | 128mmx116mmx18mm |
| 14 | 电源 | 5V,3A |
| 15 | 工作温度 | -20~50℃ |
| 16 | 工作湿度 | 0％～95％（相对湿度，无冷凝） |
3）环境监控板YC-JK101主要技术指标见表8-5。
表8-5 YC-JK101主要技术指标
| 序号 | 项目 | 技术参数 |
| 1 | 1路亮度探头插座 |
测量环境亮度，获取探头的最大测量值的亮度百分比，例如探头最大测量值为 1000Lux，当前为520Lux，则返回率为52％，不同探头的返回结果也不同 |
| 2 | 1路温度探头插座 | 返回摄氏度，温度检测范围为-20～100℃ |
| 3 | 1路湿度探头插座 | 返回湿度百分比 |
| 4 | 1路板载温度监控 | 返回摄氏度，温度检测范围为-20～100℃ |
| 5 | 2路风扇转速监控 |
控制5V直流电风扇，检测转速，以及根据板载温度的不同自动调整电风扇转 速，255级调速。外接电风扇电压直流（1±5％）5V，最大功率为3.5W，四芯、 三芯控制电风扇 |
| 6 | 控制信号 | 专用4芯,TTL电平 |
| 7 | 外形尺寸 | 58mmx58mmx18mm |
| 8 | 工作温度 | -20~65℃ |
| 9 | 工作湿度 | 0%-95%(相对湿度,无冷凝) |
4）远程电源控制模块YC-LC403主要技术指标见表8-6。
表8-6 YC-LC403主要技术指标
| 序号 | 项目 | 技术 |
| 1 | 4路开关控制 | 控制电压最高250V |
| 2 | 最大级联 | 6张共24路 |
| 3 | 控制信号 | 专用4芯排线，TTL电平 |
| 4 | 开关间隔 | 3～300s可设置 |
| 5 | 外形尺寸 | 66mmx66mmx18mm |
| 6 | 工作温度 | -20~65℃ |
| 7 | 工作湿度 | 0％～95％（相对湿度，无冷凝） |
5）全彩接收卡YC-LC101 主要技术指标见表8-7。
表8-7 YC-LC101主要技术指标
| 序号 | 项目 | 技术参数 |
| 1 | 单卡控制像素 | ≤43 000点 |
| 2 | 灰度 | 支持16bit灰度级，最大65536级，颜色总数为65 536x65 536x65 536 |
| 3 | 网络接口 | 两路千兆以太网口接口 |
| 4 | 输出 | 16路（R、G、B）数据输出（TTL电平） |
| 5 | 扫描方式 | 支持1／16、1／12、1／10、1／8、1／4、1／2和静态等扫描方式 |
| 6 | 控屏大小 |
使用单张千兆网卡（不用发送卡）时，控制整屏在40万像素以内；使用单张 发送卡时，控制整屏在200万像素（1920x1080）以内；如果超过200万像素，使用多张发送卡就可以实现 |
| 7 | 刷新频率 | 控制5026、5024等通用芯片，刷新频率为800～3000Hz，是通用卡的8倍 |
| 8 | 网络连接 | 局域网、互联网和无线网均可 |
| 9 | LED屏设置 | 智能设置，只需设置型号和箱体排列数就可以 |
| 10 | 视频源规格 | 支持1920x1080像素高清和1024x768像素标清视频播 |
| 11 | 多屏控制 | 支持多屏同步及组合控制功能 |
| 12 | 控制软件 | 友好界面，智能化操作 |
| 13 | 系统升级 | 支持远程升级 |
| 14 | 箱体温度指示 | 每个箱体的温度有指示和报警 |
| 15 | 脱机测试 |
支持单箱体及整屏同步脱机测试 |
| 16 | 卡与卡连接 | 接收卡网口不分进出口 |
| 17 | 符合EMC标准 | 符合EMC(EN55022CLASS A标准) |
| 18 | 工作环境 | 电压：直流（1±5%）5V;最大功耗≤4W;工作温度-20-55℃ |
6)系统软件。LEDshow系统软件提供简捷方便和交互式的节目制作播放环境，使系统具有良好的扩充性和可靠性。LEDshow图文制作播放系统界面美观友好，全中文菜单提示，操作方便。其各项功能可由用户自由组合后进行循环播放并自动切换，且各项均可分别实现定时、定速，显示方式达180种之多。
声明：优质内容贵在与大家共享，部分文章来源于网络，如有侵权请告知，我们会在第一时间处理。合作交流请加微信
声明：优质内容贵在与大家共享，部分文章来源于网络，如有侵权请告知，我们会在第一时间处理。合作交流请加微信
