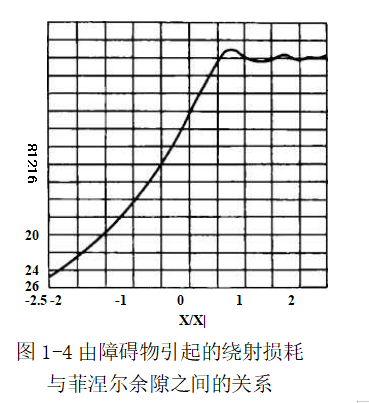

在实际情况下，电波的直射路径上存在各种障碍物，除了考虑在自由空间中的视距传输损耗外，还应考虑各种障碍物对电波传输所引起的损耗，通常将这种由障碍物引起的附加传播损耗称为绕射损耗。设障碍物与发射点和接收点的相对位置如图1-3所示，图中％表示障碍物顶点P至直射线瓜的距离，称为菲涅尔余隙°规定阻挡时余隙为负，如图l-3a所示；无阻挡时余隙 为正，如图l-3b所示。由障碍物引起的绕射损耗与菲涅尔余隙的关系如图1 -4所示。图中纵坐标为绕射引起的附加损耗，即相对于自由空间传播损耗的分贝数。横坐标为％气，其中％是第一菲涅尔区在P点横截面的半径。
由图1-4可见，当X/X. >0.5时，附加损耗约 为OdB,即障碍物对直射波传播基本上没有影响。 为此在选择天线高度时，根据地形尽可能使服务区内各处的菲涅尔余隙x>0. 5xl；当x<0,即直射线 低于障碍物顶点时，损耗急剧增加；当尤=0时, 即M直射线从障碍物顶点擦过时，附加损耗约为 6dB。
