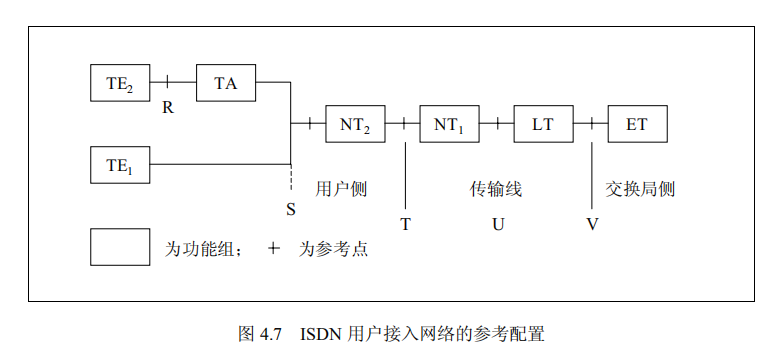

用户接入网络的参考配置及接入参考点如图 4.7 所示。所谓参考配置是指规定 ISDN 网各组成部分之间连接关系的系统模型。在用户和网络接口配置中, 使用了.用户功能组"和.参考点" 两个基本概念。所谓用户功能组是指一组实现 ISDN 用户接入网络所需要的功能部件, 参考点是用户访问 (或接入) 网络的连接点, 或者是不同终端之间的分界点。
TE1 是指标准的 ISDN 用户终端设备, 也就是符合 ISDN 用户/网络接口要求的终端设备, 如号字电话机和 G4 类传真机等。
TE2 是指不符合 ISDN 用户/网络要求的终端设备, 如 PC 机、X.21 或 X.25 号据终端和 G2/G3 类传真机等。
NT1 为网络终端设备, 能够实现线路传输、线路维护和性能监控等功能, 并能实现定时、馈电、多路复用及接口等功能, 以达到用户线传输的要求。
NT2 执行PBX ( 用户小交换机)、LAN (局域网) 和终端控制设备的功能。
TA 为终端适配器, 其功能是可使任何非标准的 ISDN 终端转接到 ISDN 中
。LT 为线路终端设备, 也是用户环路和交换机的接口设备, 可实现交换设备和线路传输的接口功能。图中R、S、T、U、V 都是参考点。
R 是 TA 和 TE2 的分界点, S 位于 TE1 和NT2 之间。
T 是用户和网络的分界点, U 是 NT1 和 LT 的分界点, V 是 LT 和ET 的分界点。
ITU-T 对用户和网络的分界点 T 的接口做了规定, 即接口信道协议。只要遵守这个规定, 就可将同一终端否带到世界上任何地点使用。S 点是用户和网络的分界点, 可以根据 T 点的协议规定 S 点接口。当不用 PBX 等装置时, 不存在 NT2 , 在这种情况下, S 点和 T 点往往合并成一个点, 并称为 S/T 点。
NT2 执行PBX ( 用户小交换机)、LAN (局域网) 和终端控制设备的功能。
TA 为终端适配器, 其功能是可使任何非标准的 ISDN 终端转接到 ISDN 中
。LT 为线路终端设备, 也是用户环路和交换机的接口设备, 可实现交换设备和线路传输的接口功能。图中R、S、T、U、V 都是参考点。
R 是 TA 和 TE2 的分界点, S 位于 TE1 和NT2 之间。
T 是用户和网络的分界点, U 是 NT1 和 LT 的分界点, V 是 LT 和ET 的分界点。
ITU-T 对用户和网络的分界点 T 的接口做了规定, 即接口信道协议。只要遵守这个规定, 就可将同一终端否带到世界上任何地点使用。S 点是用户和网络的分界点, 可以根据 T 点的协议规定 S 点接口。当不用 PBX 等装置时, 不存在 NT2 , 在这种情况下, S 点和 T 点往往合并成一个点, 并称为 S/T 点。
