光中继器

            光脉冲信号从光发射机输出, 经光纤传输一定距离后, 由于光纤的损耗和色散的影响使其幅度受到衰减, 波形发生畸变, 从而限制了其长距离传输。为此, 需要加一个光中继器来放大衰减了的信号和重新恢复畸变了的信号, 使
光脉冲得到再生。
            光中继器分为光再生中继器和光直接放大器两种。光再生中继器目前使用较多, 它是由光电转换的光接收机部分与完成电光转换的光发送部分组成的。这种中继器在工作时需进行光电和电光两次转换, 这不仅增加了信号的传送损伤, 而且设备也较为复杂。光直接放大的光放大器目前有两种, 即半导体激光放大器 ( SLA) 和掺钼光纤放大器 ( EDFA )。这两种放大器都已得到使用。SLA 的使用波长范围较宽, 在 1300～1550nm 波长范围内都能使用, 但其增益不高, 而掺钼光纤放大器虽只能用在 1550nm 波长的情况下, 但其增益高, 增益谱特性好, 而且易于与光纤相接。

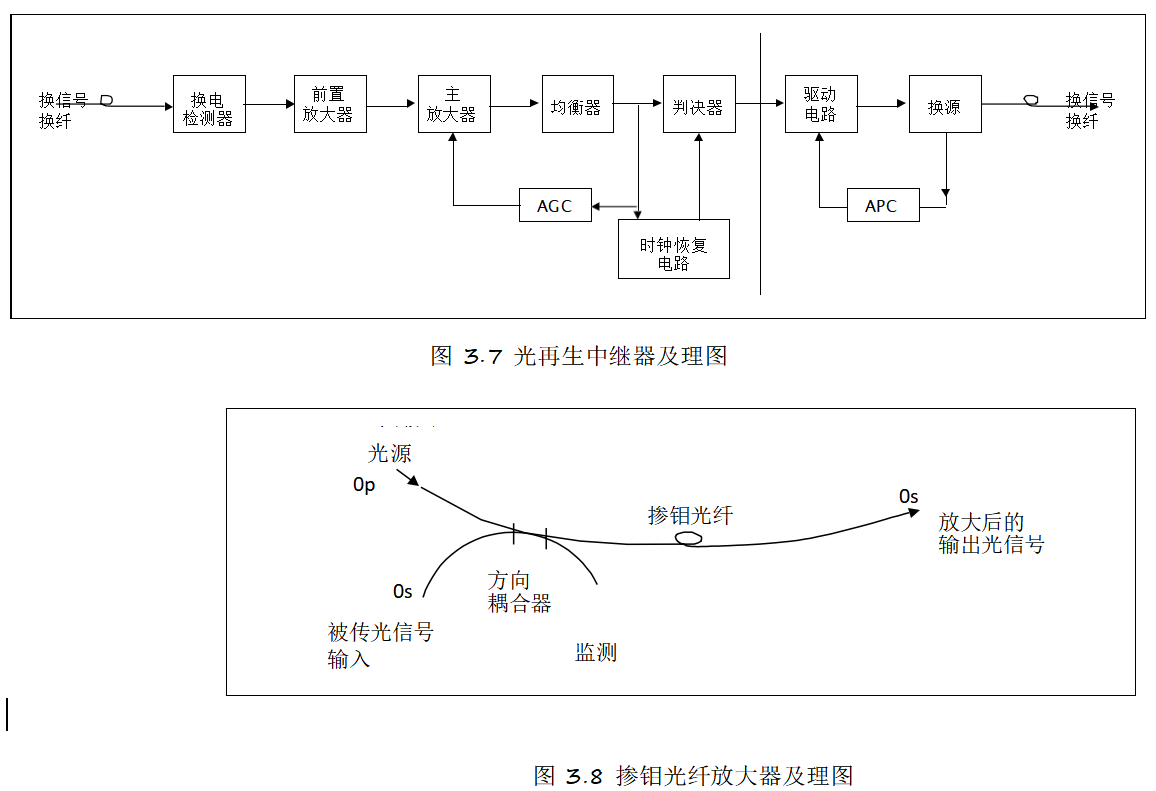

             光再生中继器和掺钼光纤放大器的原理如图 3.7 和 3.8 所示。
