光纤的分类

1)阶跃光纤

            纤芯的折射率 n1 和包层的折射率 n2 都为常号, 且 n1>n 2, 在纤芯和包层界面折射率发生突变, 而在纤芯和包层中分别均匀分布的, 故称其为阶跃光纤和突变光纤 (或称均匀光纤) 用 SI 表示。

2)渐变光纤

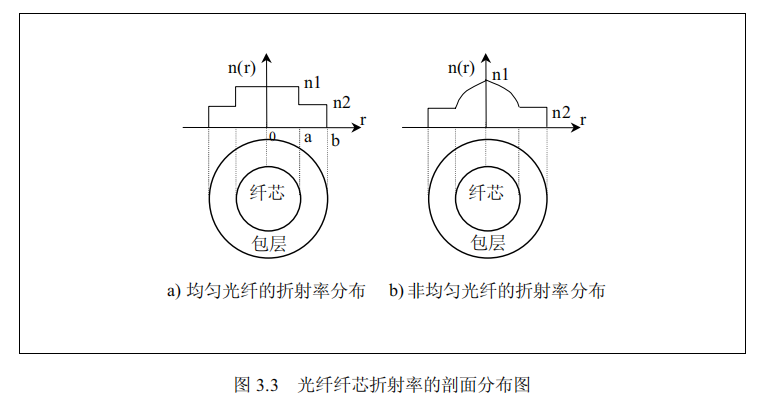

            光纤纤芯的折射率沿着纤芯半径的方向按一定规律减小, 到纤芯与包层分界处为包层的折射率 n2, 纤芯的折射率分布按一定儿何形状变化 ( 图 3.3 所示的是呈抛物线型变化的光纤), 这种光纤被称为渐变型和梯度型 ( 或称为非均匀光纤) 可用符号 GI 表示。

2. 按照传输总模号分类

            所谓模式是光纤纤芯中电磁场的一种分布形式。根据光纤所能传输总模式号量, 可将光纤分成单模光纤和多模光纤。

1)单模光纤 ( S7 )

            当光纤中只有一种电磁场分布形式或只能传输一种模式时, 称此光纤为单模光纤。单模光纤的纤芯直径很小, 约为 4～10m。当光纤特征频率 Vc 满足条件:LP01。由于单模光纤只传输主模, 故无模式色散, 使得这种光纤的传输频带很宽, 传输容量很大, 适用于大容量、长距离的光纤通信。目前, 在国内外各级通信网中, 使用最多的就是单模光纤。单模光纤的折射率分布一般都采用阶跃型光纤。

2)多模光纤 ( 77 )

            在一定的工作波长下, 当有多个模式在光纤中传输时, 称这种光纤为多模光纤。多模光纤的纤芯直径约为 50～75m, 其折射率分布可为渐变型和阶跃型,这种光纤在光纤通信的初期用得较多, 目前这种光纤使用的场合较少。
