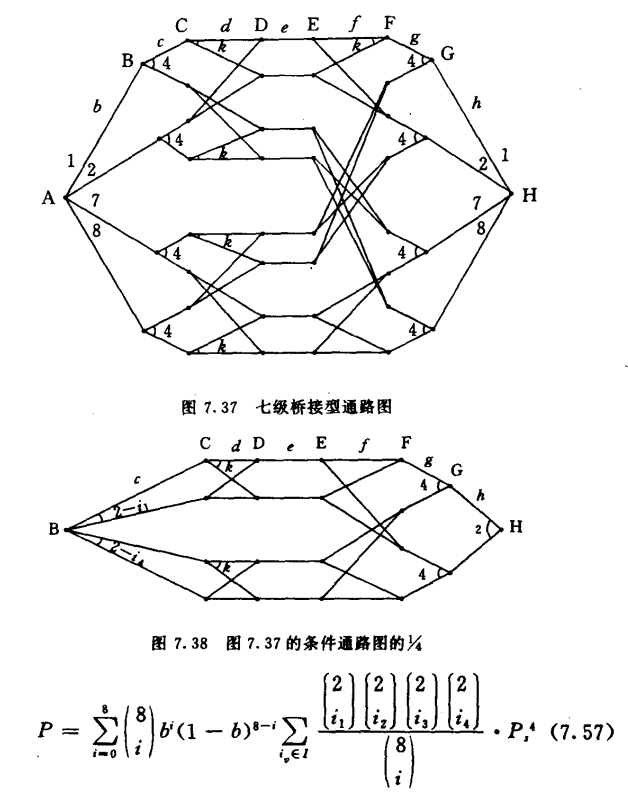

一种复杂的七级链路系统的桥接型通路图示于图7. 370对于这 种复杂的多级桥接结构，很难避免“任意占用在多个区域中分布”的 状态概率计算。取A点为起算端，观察除去A端及A-B间链路后 图7. 37中的通路图，可以发现剩余通路图可以分离为4个独立的子 通路图。也就是在A端接出链路任意占用的状态概率下，可以得到4 个分离的子条件通路图,其中之一如图7. 38所示。
设每个子条件通路图的阻塞率为R,则总的阻塞计算公式可以 表示如下：

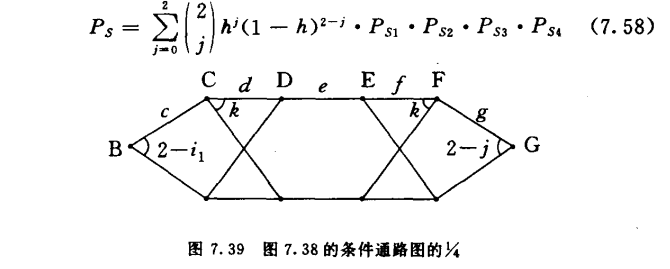

图7. 38为六级桥接型通路图，再以H点为起算端，又可得到4 个分离的五级子条件通路图，其中之一如图7. 39所示。应该注意到, 这4个子条件通路图结构虽然相同，但参数有所不同:B-C间链路 分别为2—4、2—&、2—弓、2—也就是分别与宥、标、标、行有关。图 7. 39中画的是对应于ix的通路图。因此，这4个子条件通路图的阻 塞率，不能表示为一个子条件通路图阻塞率的4次方，而是4个通路 图的阻塞率之积。设4个子条件通路图阻塞率分别用户贝、尸52、尸S： 04表示，则有:
图7. 38为六级桥接型通路图，再以H点为起算端，又可得到4 个分离的五级子条件通路图，其中之一如图7. 39所示。应该注意到, 这4个子条件通路图结构虽然相同，但参数有所不同:B-C间链路 分别为2—4、2—&、2—弓、2—也就是分别与宥、标、标、行有关。图 7. 39中画的是对应于ix的通路图。因此，这4个子条件通路图的阻 塞率，不能表示为一个子条件通路图阻塞率的4次方，而是4个通路 图的阻塞率之积。设4个子条件通路图阻塞率分别用户贝、尸52、尸S： 04表示，则有:
