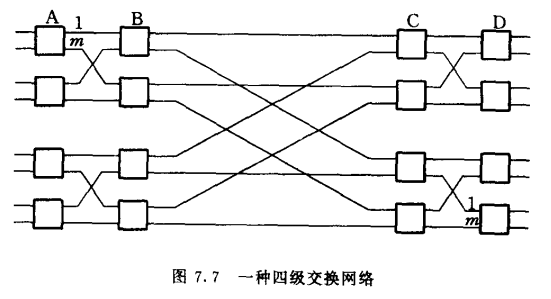

图7.7所示为由多个两级基本结构构成的四级交换网络，采用 指定选择就相当于三级链路系统。按照上述求得通路图的步骤，可得 到如图7.8所示的通路图，这是一种简单的串并型通路图。
从图7.7可以看出，在B级与C 级之间的交叉互连仍然与两级基本结 构相似，不过是每个A-B基本结构 中的B接线器与每个C-D基本结构 中的同编号的C接线器之间进行交 叉互连。图7. 9表示另一种四级交换网络的结构，从表面上看,B — C间和C-D间的交叉互连情况与图 7. 7有所不同，实质上效果一样,因此图7. 9的通路图也是三级串并 型，同图7,8。

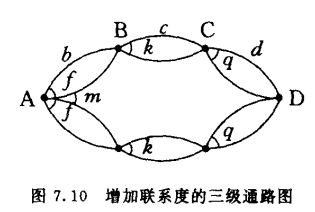

如果要进一步降低阻塞率，可在B-C间或/和A-B、C一D间 增加联系度。设联系度分别为k、f、q、这相当于图7. 7中B-C.A-B、C—D间每条链路分别用k条、/'条、g条并行链路代替，而连接方 式不变。如果是对称型四级网络。
