这里说明两种T/S结合型数字交换网络的结构及其扩充方法。
(1)T/S级数可变的数字交换网络

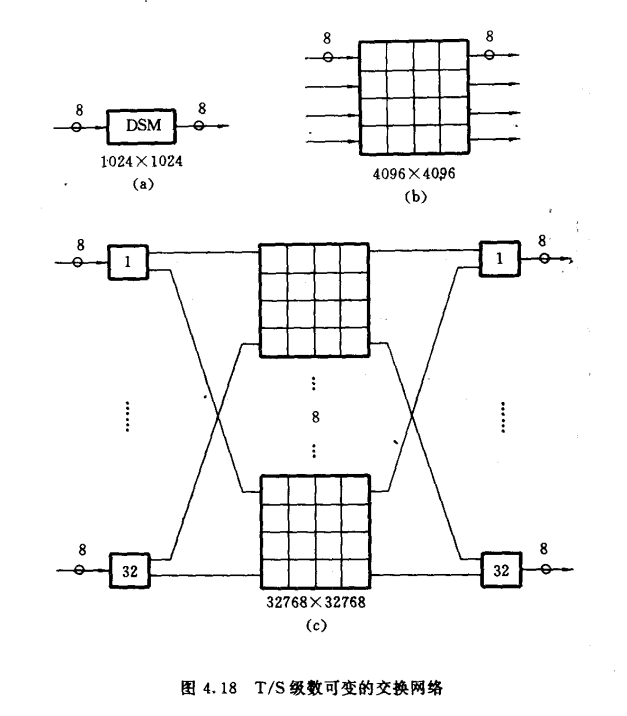

容量较小时采用单T/S级，容量增大时采用多T/S.例如，日立公司以LCMOSVLSI技术,研制成1024X1024数字交换单元(DSM)O每个DSM有8条入线和8条出线，每线有128时隙，是T/S结合交换单元，在交换功能上相当于1024X1024的单T级，但由于出入线各有8条,可以灵活地构成多级网络气图4.18(a)表示单片DSMO当容量增加时可以将"16个DSM进行复接，构成4096X4096的交换矩阵，见图4.18(b)。当容量继续增加时,可构成三级网络,当中间一级以4096X4096的交换矩阵组成时，出入级最大可有32个DSM,完成32768X32768的交换功能，如图4.18(c)所示e
(2)级数可变的单侧折叠式数字交换网络
S124O系统采用单侧折叠式数字交换网络，级数可按照容量大小从一级列四级,每级由若干个数字交换单元(DSE)组成。每个DSE有16,系32路的链路，在任一魅路任一时隙之间都可以互相交换，是时空褚合的交换岸元。图4•夏表示当容量扩充时，交换网络的级数从一级依次扩展到四级的情序景小的容量只有一级，由一对DSE构成，见图4.19中的A,当第1级不超过4对DSE,可女设置一个第2级的DSE,见图4・19中的B。图4.19中C表示容量增长而需设置第3级,D则表示第2级和第3,,级各装足了8个DSE。当容量再增长，可增加第2级和第3级的组始并设置第4级，如图4.19E所示。最大配置是第2级、第3级有16组，每组中各有8个第2级DSE和8个第3级DSE,第4级最多为8组，每组8个DSE,第1级最多有512对DSE。第1级称为入口级KAS),第2、3、4级称为选组级(GS)。
