IAD在网络电话系统的应用方式

更新时间:2022-11-04
        从业务的角度讲,用户的需求是趋向千多样化的,用户驻地网络所用的传输媒质不一、用户的带宽需求不一、用户的业务流拭模型不一,不可能用一种接入技术解决所有的问题这就要求接入设备具备多业务接入的能力,满足用户多样化接入的需求。因此要求IAD能够灵活适用于各种接入网环境中。

1. 1、POTS电话接入

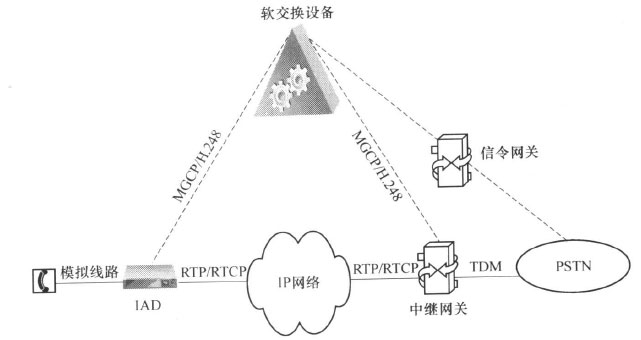

下图表示f通过IP网络将POTS电话连接到软交换网络的情况。POTS电话首先连接到IAD,IAD完成用户环路信令功能;然后,通过MGCP或H.248/Megaco协议将用户操作送到软交换设备,在软交换设备的控制下实现呼叫连接,并将模拟语音数字化、分组化CRTP格式)后传送到IP网络中。
POTS电话接入
POTS电话接入
        如果采用下行同时具有RJ45口和RJll口的TAD,还可同时接入POTS电话和个人计算机(PC),实现宽带和语音的综合接入。此时TAD类似千一个LanSwitch来完成数据接入,数据经TAD透传进入宽带网络。

2. 2、XDSL接入方式

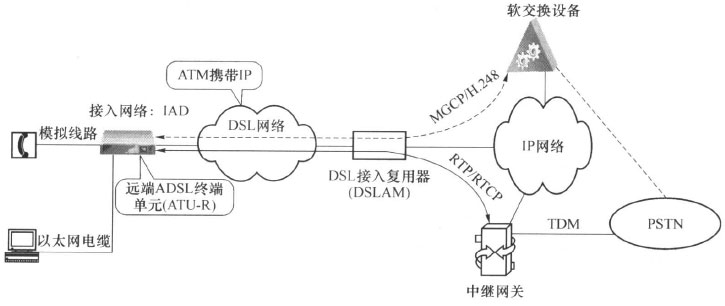

下图是利用DSL接入网实现用户接入软交换网络的例子。xDSL用户接入软交换网络时,采用TAD替换原DSLAM设备下挂的ADSL用户终端,实现用户语音和数据的综合接入功能CIAO连接POTS电话和任何以太网设备)。TAD完成来自POTS电话的模拟语音信号的数字化和分组化,并将其通过DSLAM以RTP消息格式传送到IP网络。语音和数据包经TAD上行后在DSLAM设备上不再区分,直接透传进入IP承载网,然后语音和数据经过各自的IP包头寻址实现语音和数据业务的分别传输。该方案适合只有双绞线接入方式的家庭或小公司的应用。
XDSL接入方式
XDSL接入方式

3. 3、WLAN接入方式

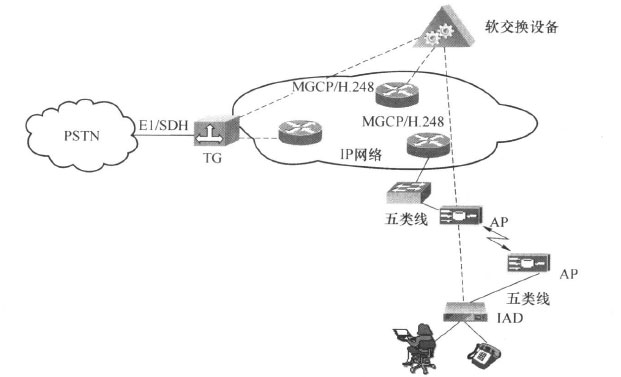

        下图是利用无线局域网(WLAN,WirelessLocalAreaNetwork)实现用户接入软交换网络的例子。通过支持WLAN802.11协议的接入点(AP,AccessPoint)来完成无线网络的传输。局端的AP上行出百兆口接以太网交换机,用户侧的AP下行接入IAD或其他具有上行五类线的终端设备(如智能终端),完成终端用户的无线接入,并接入软交换网络。该方式适合千密集的写字楼、繁华的商业中心等布线比较困难或线路成本太高的地区和用户,解决受制于线路资源而无法接入用户的问题。
WLAN和IAD接入
WLAN和IAD接入

4. 4、HFC接入

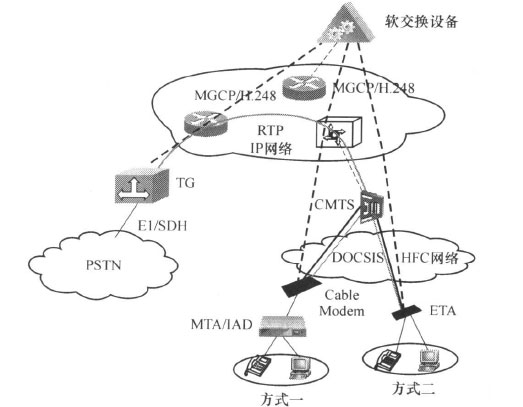

如下图所示,HFCCHybridF巾er-Coax,光纤同轴混合网)用户接入软交换网络可通过MTA/IADC方式一)或与CableModem集成的ETA(方式二)来实现。
有线电视网IAD接入
有线电视网IAD接入
        方式一模式下,电缆调制解调器(CableModem,HFC网络的用户侧接入设备)和CMTS(CableModemTerminationSystem,电缆调制解调器头端系统)配合(基于DOC­SIS接口规范)完成基于HFC网络的数据传输。通过MTA(MultimediaTerminalAdapter,多媒体终端适配器)或IADC通常下行是RJ45和RJll口各一)实现语音和数据的HFC网络接入,局端则通过HFC网络的接入层设备CMTS接入软交换网络的承载网。该方式将HFC宽带数据网作为纯粹的接入网络,充分利用目前广电网络已开通的HFC宽带接入,提供语音、数据的综合服务。
        方式二模式则通过ETA(内嵌CableModem功能)直接和CMTS配合(基于DOCSIS接口规范)完成基于HFC网络的数据传输,接入软交换核心承载网,该方式为今后的发展趋势,用户的终端成本将大为降低,只需一个终端即可提供基千HFC的综合接入。
