220V单相电机常见于风机、水泵、小型机械、家用电器及其他单相供电设备。部分单相电机在结构上允许改变旋转方向，但正反转并不是简单交换220V电源的两根输入线，也不是所有单相电机都可以使用同一种方法换向。
判断一台单相电机能否正反转，首先要确认电机类型、主绕组与辅助绕组的引出方式，以及厂家给出的接线图。对于具备可逆设计的电容式单相电机，换向通常是通过改变其中一组绕组相对于另一组绕组的连接关系，使启动磁场方向发生变化，从而改变转子起动方向。
因此，网上常见的正反转接线图更适合用来理解工作原理，实际接线仍应以电机铭牌、接线盒盖或厂家技术资料为准。
单相电机为什么需要辅助绕组
三相交流电可以直接形成旋转磁场，而普通单相交流电在定子绕组中主要形成脉动磁场。为了使单相感应电机能够自行起动，常见结构会增加辅助绕组，并通过电容或其他方式让辅助绕组中的电流与主绕组产生一定相位差。
主绕组和辅助绕组共同作用后，可以在起动阶段形成具有方向性的磁场，从而产生起动转矩。电机向哪个方向起动，与两组绕组产生磁场之间的相对关系有关。
这也是单相电机实现正反转的基础。对支持换向的型号而言，只要改变主绕组与辅助绕组之间的相对连接关系，就可以改变起动磁场方向。
但不同单相电机内部结构不同。有些使用启动电容，有些使用运行电容，还有一些采用启动电容和运行电容组合，因此不能看到“220V单相电机”几个字就直接套用同一张接线图。
正反转实际改变的是什么
单相电机换向最容易出现的误解，是认为交换火线和零线就可以改变转向。对于普通交流单相电机，电源两个输入端同时反向，并不会改变主、副绕组之间的相对相位关系，所以电机通常仍按原方向旋转。
真正需要改变的是：
主绕组与辅助绕组之间的相对电流方向。
对具备相应引出端子的可逆电机，可以按照厂家接线方式改变其中一组绕组的连接关系，而另一组保持不变，从而改变旋转磁场方向。

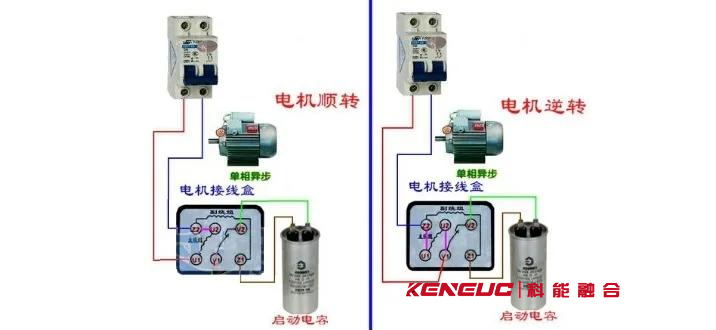

上图主要用于理解主绕组、辅助绕组、电容与正反转切换之间的关系。实际电机可能使用不同端子名称、内部连接方式和电容结构，因此不能仅凭图中的线序直接判断另一台电机的接法。
另外，“改变电容两端接线就可以反转”的说法也不够准确。交流电容本身通常没有普通意义上的正负极，换向的关键不是把电容两根线简单互换，而是通过线路切换改变辅助绕组相对于主绕组的连接关系。
哪些单相电机能够实现反转
不同结构的单相电机，其可逆性和换向方式并不相同。实际判断时不能只看额定电压，还需要确认绕组结构和端子是否允许外部重新连接。
| 电机类型 | 正反转情况 | 判断重点 |
|---|---|---|
| 分相式单相电机 | 部分型号可以 | 确认主绕组和启动绕组端子是否分别引出 |
| 电容启动电机 | 视结构而定 | 检查启动绕组、启动电容及离心开关连接 |
| 电容运转电机 | 部分型号支持 | 确认主副绕组及电容端子定义 |
| 双值电容电机 | 按产品设计判断 | 查看启动电容、运行电容和绕组接线图 |
| 罩极电机 | 通常不能通过普通外部换线实现 | 转向主要由内部罩极结构决定 |
所以，“只要会接一种单相电机，就能接其他所有单相电机”并不成立。即使两台电机额定电压都是220V，只要内部绕组结构或端子定义不同，接线方式就可能不同。
正反转接线图应该怎样看

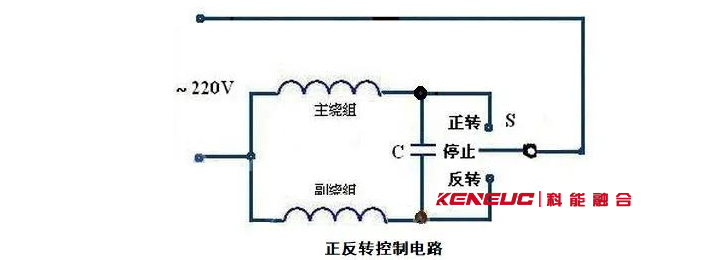

下面的接线图可以用于理解一种常见电容式单相电机的正转和反转关系。
阅读这类图时，重点不是记住某根线的颜色，而是先区分以下几个部分：
- 电源输入：220V交流供电端；
- 主绕组：承担电机正常运行中的主要电磁转换；
- 辅助绕组：与主绕组配合建立起动方向；
- 电容：用于形成主、副绕组之间所需的相位关系；
- 切换触点：用于改变相应绕组的连接关系。
图中的连接方式只代表特定类型电机的换向思路，不代表所有220V单相电机都使用相同端子。实际设备中可能出现U、V、Z等不同端子名称，也可能直接使用引线颜色区分，但线色并不存在所有厂家统一采用的强制对应关系。
因此，没有电机自身接线资料时，不建议仅凭“红线、蓝线、黄线”等颜色去推断主副绕组。

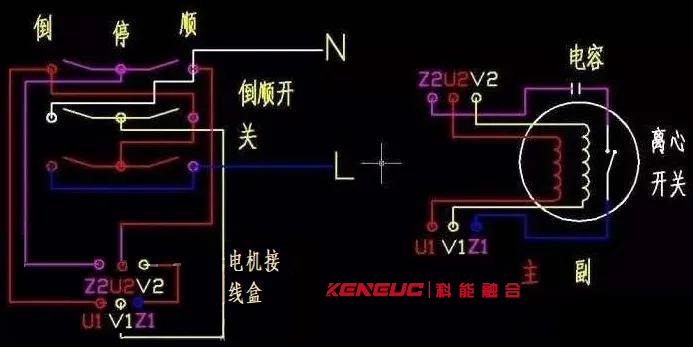

倒顺开关的作用
需要频繁改变电机运行方向时，可以使用与电机类型相匹配的倒顺开关、接触器或其他控制线路完成正转、停止和反转切换。
倒顺开关本身并不会自动判断电机内部绕组，它只是按照设定的触点关系切换线路。因此，开关的触点组合必须与实际电机的换向方式对应，同时还要考虑额定电压、电流和负载特性。
对于带机械负载的设备，也不宜在电机仍高速旋转时直接由正转切换到反转。具体停止和换向方式应按照设备控制要求执行，避免产生较大的机械冲击和电流冲击。
实际接线前需要确认哪些条件
220V单相电机正反转接线涉及市电、电机绕组和电容，现场操作前应先确认电机自身资料，而不是先拆线再根据网络图片尝试组合。
主要需要确认以下内容：
- 确认电机是否支持反转： 查看铭牌、接线盒盖或厂家说明书是否提供CW/CCW、正反转或相应换向说明。
- 确认绕组端子： 区分主绕组、辅助绕组及公共端，不能单纯依据线色判断。
- 确认电容类型和规格： 启动电容和运行电容承担的作用不同，应使用原厂规定的容量和耐压等级。
- 确认控制器件容量： 倒顺开关、继电器或接触器的额定电流应满足电机负载要求。
- 检查绝缘和接地： 电机外壳、保护接地以及线路绝缘状态应符合相应电气安全要求。
如果电机只有少量外部引线，而厂家也没有提供反转接法，有可能其内部已经把部分绕组固定连接，这时即使电机原理上属于单相感应电机，也不代表用户可以通过外部简单换线实现反转。
对于用途不明、端子标识缺失或内部已经改装过的旧电机，应先根据电机技术资料确认绕组结构，不应直接套用网络上的通用接线示意。
接线图使用时需要注意什么
单相电机正反转图最适合用来理解控制逻辑，而不是替代具体型号的厂家接线图。同样是220V供电，不同功率、不同绕组结构和不同启动方式的电机，其实际连接关系可能明显不同。
可以记住三个基本判断：
- 交换220V电源输入线通常不能直接改变单相电机转向；
- 支持反转的电机通常需要改变主绕组与辅助绕组之间的相对连接关系；
- 最终接法必须以具体电机的铭牌和厂家接线资料为准。
220V交流电具有触电危险，电机电容在断电后还可能保留电荷。涉及接线、测量或改变电机内部连接时，应先切断并确认电源状态，并由具备相应电气作业能力的人员根据实际电机资料完成操作。
