交换节点中传送的信号

从一百多年前最早应用于电话网的电路交换技术开始，发展到现在，已出现了多种交换技术，如典型的电路交换、分组交换、快速电路交换、快速分组交换、ATM交换、光交换等。 下面首先介绍两个非常重要的基本概念，即同步时分复用信号和统计时分复用信号，然后分别对各种交换技术的特点、应用及发展进行简要介绍。

交换节点中传送什么样的信号，与使用的交换技术密切相关。按照信号的基本形式可 分为电信号和光信号。电信号又分为模拟信号和数字信号，目前使用较多的是采用时分多 

路复用技术的数字信号。数字信号主要有两种，即同步时分复用信号和统计时分复用信号 （或称异步时分复用）。不同的信号对交换有不同的要求，其交换与传送需选用最适合自己 的交换技术，如光信号的传送需经过光交换,而电信号的传送则需经过电交换。

所谓时分复用，就是采用时间分割的方法，把一条高速数字信道分成若干低速数字信 道，构成同时传输多个低速信号的子信道。

而同步时分复用是指将时间划分为基本时间单位，1帧占用时长为125摩。每帧分成 若干个时隙，并按顺序编号，所有帧中编号相同的时隙成为一个子信道，该信道是恒定速率 的，一个子信道传递一个话路的信息。这种信道也称为位置化信道，因为根据它在时间轴上 的位置，可知是第几个话路。对同步时分复用信号的交换实际是话路所在位置的交换，即时 隙的内容在时间轴上的移动。

把需要传送的信息分成很多小段，称为分组。每个分组前附加标志码，标志要去哪个输 出端，即路由标记。各个分组在输入时使用不同时隙，虽然使用不同时隙，但标志码相同的 分组属于一次接续。所以，把它们所占的信道容量看做一个子信道，这个子信道可以是任何 时隙。这样把一个信道划分成了若干子信道，称为标志化信道。这时，一个信道中的信息与 它在时间轴上的位置（即时隙）没有必然联系。将这样的子信道合成为一个信道用的复用 器，称为统计复用器。统计复用器中必须有一个存储器把接收到的信息按先后顺序分组发 送.称为统计复用。所以，对统计时分复用信号的交换实际上就是按照每个分组信息前的路 由标记.将其分发到出线。

下图对两种时分复用信号进行了简单的比较。

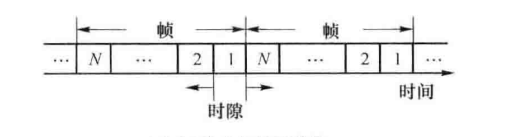

(a)同步时分复用信号

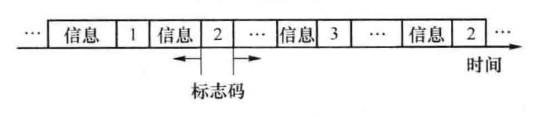

（b）统计时分复用信号



图 两种时分复用信号的比较示意图
