数据中心安装施工(一)

更新时间:2022-01-14

卡博菲桥架配线线路

一、卡博菲桥架配线线路施工

1.走线通道敷设要求

走线通道敷设应符合以下要求:

1)走线通道安装时应做到安装牢固,横平竖直,沿走线通道水平走向的支吊架左右偏差应不大于10mm,其高低偏差不大于5mm;

2)走线通道与其他管道共架安装时,走线通道应布置在管架的一侧;

3)走线通道内缆线垂直敷设时,在缆线的上端和每间隔1.5m处应固定在通道的支架上,水平敷设时,在缆线的首、尾、转弯及每间隔3〜5m处进行固定;

4)布放在电缆桥架上的线缆必须绑扎。绑扎后的线缆应互相紧密靠拢,外观平直整齐,线扣间距均匀,松紧适度;

5)要求将交、直流电源线和信号线分架走线,或金属线槽采用金属板隔开,在保证线缆间距的情况下,同槽敷设;

6)线缆应顺直,不宜交叉。在线缆转弯处应绑扎固定;

7)线缆在机柜内布放时不宜绷紧,应留有适当余量,绑扎线扣间距均匀,力度适宜,布放顺直、整齐,不应交叉缠绕;

8)6AUTP线缆敷设通道填充率不应超过40%,尽管最小弯曲半径仍是安装时不得小于8倍线缆外径及固定时不得小于4倍线缆外径,但由于6AUTP线缆外径一般大于8mm,对线缆敷设和固定还是有一定的影响。

2.线缆端接

1)设备线缆与跳线端接

□完成交叉连接时,尽量减少跳线的冗余;

□保证配线区域的双绞线及光纤跳线与设备线缆满足相应的弯曲半径要求;

□线缆应端接到性能级别相一致的连接硬件上;

□进入同一机柜或机架内的主干线缆和水平线缆应被端接在不同的配线架上。

2)为了保证因线缆在插座端接时的质量而影响对阻抗的完好匹配,使得平衡破坏而造成串扰(包括NEXT和ELFEXT)、回损参数不达标,必须注意以下几点:

□在完成双绞线端接时,应剥除最少长度的线缆外护套;

□正确按照制造商规范进行线缆准备、端接、定位和固定;

□由于端接而产生的线对开绞距离在超5类或更高级别线缆中不能超过13mm;

□机柜内6A类UTP固定不宜采用过紧的捆扎工艺,并保证其最小弯曲半径。

3.通道安装

1)开放式网格桥架的安装施工

□ 地板下安装

地板下安装,桥架在与大楼主桥架导通后,在相应的机柜列下方,每隔1.5m安装一个桥架地面托架;安装时,配以M6法兰螺栓、垫圈、螺母等紧固件进行固定。

一般情况下可采用支架,托架与支架离地高度也可以根据用户现场的实际情况而定,不受限制,底部至少距地50mm安装。

□ 天花板安装

根据用户承重等的实际需求,可选择不同的吊装支架。通过槽钢支架或者钢筋吊杆,再结合水平托架和M6螺栓将主桥架固定,吊装于机柜上方。在对应机柜的位置处,将相应的线缆布放到相应的机柜中,通过机柜中的理线器等对其进行绑扎、整理归位。

2)开放式网格桥架的安装方式

□ 分层布线可以满足敷设更多线缆的需求,便于维护和管理,也能使现场更美观;

□ 机柜安装,机柜安装代替了传统的吊装和天花板安装。采用这种新的安装方式,安装人员不用在天花板上钻孔,不会破坏天花板,而且安装和布线时工人无须爬上爬下,省时省力,非常方便。再加上网格式桥架开放的特点,用户不仅能对整个安装工程有更直观的控制,线缆也能自然通风散热,减少能耗,节约能源;机房日后的维护升级也很简便。

3)将配线架(配线模块)直接安装在网格式桥架上,通过简单安装,配线架可以固定网格式桥架上,水平线缆的整理和路由在桥架上进行,而配线架自带的环形理线器可以正常管理跳线,当机柜需要进行增减变更时,只需插拔跳线即可,非常方便。

二、KVM系统施工安装

1.KVM系统施工安装要求

(1)实施原则

在整个工程建设过程中,将严格遵循以下原则:

□对用户全面负责,一切从用户利益出发,按用户要求,按时高质量地完成。

□项目的建设过程同时是完整的技术转移过程。

□抓好过程控制和工程质量管理。

□安装操作前先行参阅安装手册。

□安装前请确认所有设备的电源均已关闭,用户必须将所有具备键盘电源开启功能的计算机电源线拔掉。

(2)施工内容

□KVM各项任务的实现需具备相应的前提条件;

□KVM业务需求是明确的、稳定的、可确认的;

□确定每个KVM产品的放置地点(机架位置);

□确定每个KVM产品的IP地址及网路设置;

□确定每个KVM产品所需连接的服务器及接口类型;

□确定所需安装相关软件的服务器,并安装好软件;

□确定每个用户的管理权限及端口名称;

□用户须指定专人全程配合安装工程;

□环境设施、通信设施、设备等状况满足应用系统的安装和运行条件;

□结构化布线基本完成,每线缆接口都必须通接触良好;

□主机运行良好;

□网络连接通畅;

□安装在服务器上的KVM控制软件与KVM通信良好。

2.KVM安装方法

(1)KVM堆栈安装方法

IP KVM切换器可以放置在任何适当的平面上,但平面必须足以安全支撑设备及附加连接线的重量;放置切换器或堆栈与其串联的切换器之前,请先移除包装中塑料脚垫下的衬物,然后将脚垫粘贴在切换器底部的4个圆面上。

堆栈安装要注意:为了确保适当的通风及线缆管理空间,至少应该留出各边5.1cm,背面12.7cm空间给电源线及连接线缆。

(2)KVM机架安装方法

IP KVM切换器可以安装在任何标准的19"机架上,仅占用1U高度的机架空间;由于安装的托架可水平锁紧在本切换器的前端或后端,因此可将切换器安装在机架的前方或后方。

(3)KVM单层级安装

KVM单层级安装步骤操作,按安装联机图中对应的号码即为指示步骤的顺序操作。

号码1:将作为近端控制的键盘、显示器及鼠标插入切换器的近端控制连接端口中,每一个连接端口以颜色区分并标以适当的图形。注意:IPKVM切换器与近端显示器之间的距离不能超过20m。

号码2: 使用CAT5线缆连接任何可用的KVM端口与KVM转换线提供的RJ-45端口。注意:CAT5/IPKVM切换器到KVM转换线之间的距离不能超过40m。

号码3:将KVM转换线连接至用户正在安装的计算机上对应的端口。

号码4:将CAT5线缆连接至切换器上的网络连接端口。

号码5:将电源线连接至切换器的电源插座。

开启切换器电源。在切换器正常通电后,用户即可开启计算机。

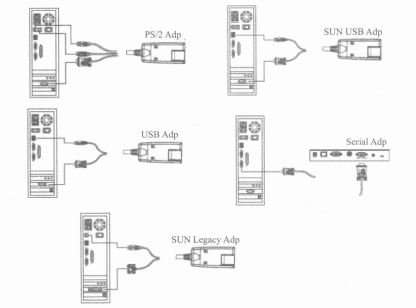

KVM计算机端安装图如图20所示。

KVM计算机端示意图

图20KVM计算机端示意图

(4)KVM菊链串接安装

为了控制更多计算机,IPKVM切换器允许用户通过其串联端口连接最多15台额外的子切换器,从而在完整的安装环境下实现由源切换器管理多达256台计算机。

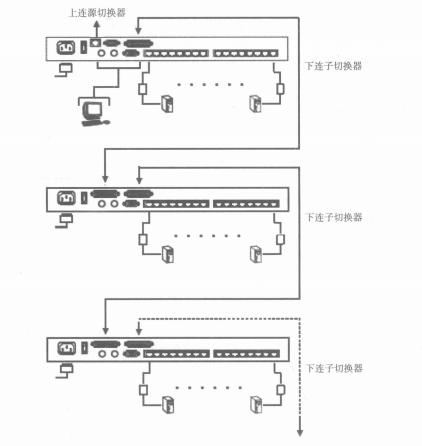

菊链串接安装如图21所示。


图21 菊链串接安装图

安装一个菊链串接,按以下步骤操作:

1)使用一组菊链串接线,从母端设备的串出端口连接至子端设备的串入端口(从第一台串出,由第二台串入,再从第二台串出,由第三台串入,以此类推)。注意:

□ 由于IPKVM切换器仅可作为源切换器,因此不提供串入端口。

□ 菊链串接线需额外购买,请洽询经销商。

□ IP KVM切换器支持从第一层到最后一层的串接设备之间的距离不得超过100m。

2)KVM端口与KVM转换使用CAT5线缆连接,IPKVM切换器到KVM转换线间的距离不能超过40m。

3)将KVM转换线连接到计算机上。

4)菊链串接请按照下面步骤开启电源:

□ 将第一台切换器的电源线接上,等待该切换器确认ID编号后,会显示在该台的IDLED指示灯上(第一台的ID显示为01,第二台为02,第三台则为03,以此类推)。

□ 将各台切换器依次通电(第二台之后第三台,以此类推),请等待前一台ID编号确认并显示在指示灯上后,再开启下一台的电源。

□ 各切换器开启后,再接通计算机电源。

IP KVM切换器的安装架构提供三种方式:手动、OSD、热键。KVM切换器的操作请参阅厂商的用户手册或操作手册。

3.KVM系统施工安装验收

KVM系统施工安装验收要重点注意如下6点内容:

(1)兼容性

兼容性是所有软、硬件采购中必不可少的一项重要因素。对KVM切换器来说这一点显得更为重要。KVM的兼容性主要考虑两个方面:首先要兼容Windows.UNIX、Linux.Novell等在内的各种类型的系统;其次还要与不同的键盘、鼠标、显示器之间实现硬件兼容,对于键盘、鼠标,还需要考虑到PS/2和USB等不同接口的兼容性。

(2)易用性

不同厂商推出的KVM系统的操作是有所不同的。因此在选购时首先需要选择一种适合自己切换的方法,例如有的KVM是用键盘热键来切换,有的则是通过OSD菜单来切换。在切换时还需要考查按键的舒适性,切换是否灵敏,按键是否有弹性。另外易用性还表现在是否支持热插拨上,因为在整理过程中增加或减少一些设备是经常出现的事情。

(3)信号衰弱

对于中低端KVM,都是直接使用线缆连接,因此电缆质量的好坏直接影响着信号的传输,尤其是在较长距离里传输时,对线缆的要求更加严格。

(4)可拓展

KVM切换器的可拓展性能同样重要,因为随着网络的发展,需要治理的主机设备也越来越多,假如现有的设备不支持级联功能,那么就意味着需要重新购买,这样会增加很多成本。而支持级联的切换器,只需要根据增加的主机数量进行升级拓展即可满足日常的需要。

(5)KVM指标项的验收

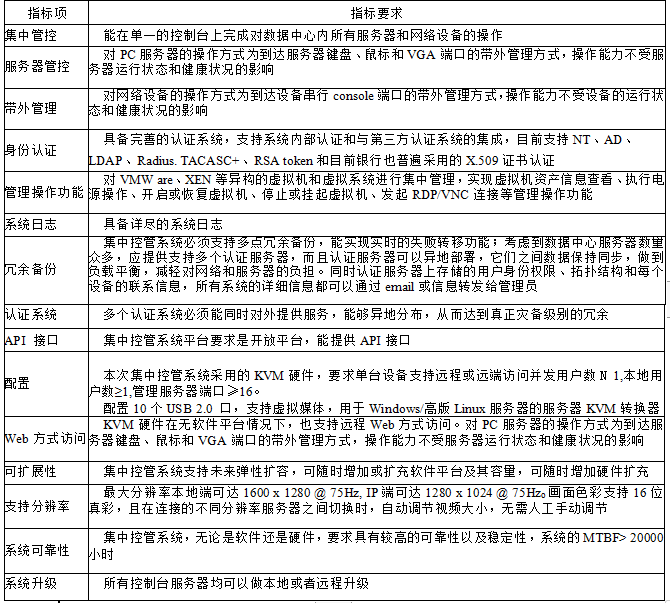

KVM指标项验收的内容如表5所示。

表5KVM指标项验收的内容表

KVM指标项验收的内容表

(6)KVM操作验收

KVM操作验收要重点注意如下4点内容:

1)检查对每台服务器的KVM控制功能。

2)测试同时可控制几台服务器,是否与设计方案一致。

3)测试可同时几人在线操作服务器,对同一台服务器同时多人访问时,只能允许一人进行操作。

4)访问权限设置。
