1.综合布线系统铜线缆的信道
综合布线系统铜线缆的信道最长为100m,配线（水平）缆线最长为90m,跳线最长为10m。布线连接方式分为信道和永久链路。信道和永久链路划分如图1所示。

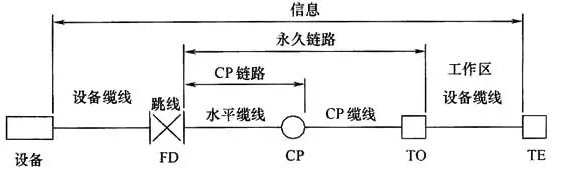

图1 综合布线系统铜线缆的信道和永久链路划分
2.光纤信道和连接
光纤信道和连接应符合以下要求：
1）配线（水平）光缆和主干光缆至楼层电信间的光纤配线设备应经光纤跳线连接。光纤跳线连接如图2所示。

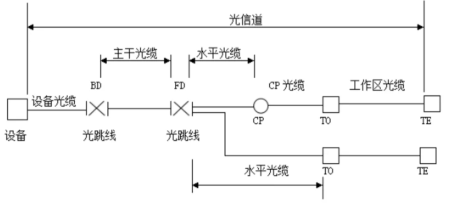

图2 光纤跳线连接
2）水平光缆和主干光缆应在楼层电信间端接。光缆在电信间端接如图3所示。

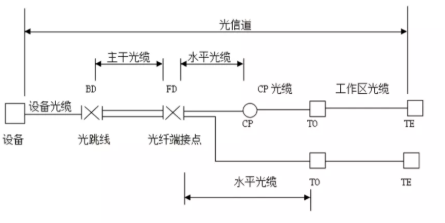

图 3光缆在电信间端接
3）水平光缆经过电信间直接连接大楼设备间。水平光缆直接连接设备间端接如图4所示。

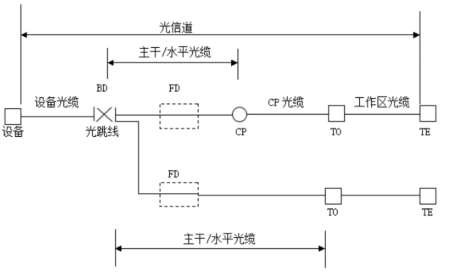

图 4水平光缆直接连接设备间端接
