弱电系统常用电缆有哪些

一、普通电缆

1. 电缆的型号

电缆产品的型号由汉厝拼音字母组成，通常由类别、导体材料、绝缘材料、内外护层、特征代号等部分组成常用电缆型号中字母的含义及排列顺序见表表1-1

2. 电缆结构

电缆的基本结构一般是由导电线芯、绝缘层、屏蔽层和保护层四个主要部分组成。

1. 导电线芯。导电线芯用来输送电流信号的，必须具有较高的导电性，足够的机械 强度和柔软性、通常由铜或铝的多股绞线做成，我国制造的电缆线芯的标称截面有 0. 32nin】2、0. 4mm² _A 0. 5mm² , 0. 6mm² _x 0. 8mnr _x 1 min² _x 1.5mm² 2. 5mm² , 4ml】/、 6mm² _x I Omni² _s 16mm² 25mm² . 35mm² 70mm² ₅ 95mm² 120mm² _s 150mn『、185mm² _A 240mm² _x 300mm² , 400mm²、5Q0mm²、 625mm² _x 800mm² 等口
2. 绝缘层，绝缘层的作用是将导电线芯与相邻导体以及保护层隔离，用来抵抗电力、 电流、电压、电场对外界的作用，保证电流沿线芯方向传输。绝缘的好坏，直接影响电缆运行 的质量°电缆的绝缘层通常采用纸、橡皮、聚氯乙烯、聚乙烯、聚丙烯、交联聚乙烯等,，
3. 屏蔽层°屏蔽层为金属层，是为了减少电缆工作回路受外界磁场的干扰而添加的。 有纵包和绕包两种 屏蔽方式及材料由裸铝带、双面涂塑铝带、铜带、铜包不锈钢带、裸铝 裸钢双层金属带、双面涂塑铝钢双层金属带等：
4. 保护层 保护层简称护层，它是为使电缆适应各种使用环境，而在绝缘层外面所施加的保护覆盖层。其主要作用是保护电缆在敷设和运行过程中，免遭机械损伤和各种环境 因素的破坏，以保持长时间稳定的电气性能

3. 常见电缆、电线

常用聚氯乙烯绝缘电缆（电线）型号和名称，规格见表1-2和表1-3,其他的参见 附录。

表1~2	电缆（电线）型号和名称
型 号	名 称	用 途
BV	铜心聚氯乙烯绝缘电缆（电线）	固定敷设
BLV	铝心聚氯乙烯绝缘电缆（电线）	固定敷设
BVR	铜心聚氯乙烯绝缘软电缆（电线）	固定敷设是要求柔软的场介
BVV	铜心聚氯乙烯绝缘聚氯乙烯护套圆形电缆	固定敷设
BLW	铅心聚氯乙烯绝缘聚氯乙烯护食圆形电缆	固定敷设
BVVB	铜心聚氯乙烯绝缘聚氯乙烯护套平行电缆（电线）	固定敷设
B1AVB	铝心聚氯乙烯绝缘聚氯乙烯护食平行电缆（电线）	固定敷设
BV-105	铜心耐热I05Y聚筑乙烯绝缘电缆（电线）	固定敷设

型 号	额定电压/V	芯 数	标称截面/mn/
BV	300/500	1	0.5-1
	450/750	1	1.5-400
BLV	450/750	1	2. 5 〜400
BVR	450/750	1	2.5-70
BVV	300/500	1, 2, 3, 4, 5	0.75 〜70, 1.5-35
BLVV	300/500	I	2.5 〜10
BVVB	300/500	2, 3	0. 75 〜10
BLVVB	300/500	2, 3	2.5-10
BV-105	450/750	1	0.5-6


常用聚氯乙烯绝缘软电缆（电线）型号和名称，规格见表1-4和表1-5 ,

型 号	名 称
KV	铜心聚氯乙烯绝缘连接软电缆（电线）
RVB	铜心聚纵乙烯绝缘平形连接软电线
RVS	铜心聚氯乙烯绝缘绞形连接软电线
HVV	铜心聚筑乙烯绝缘聚氯乙烯护套圆形连接软电缆
RVVB	铜心果氯乙烯绝缘聚筑乙烯护食平形连接软电缆
RV-105	铜心耐热1051聚氯乙烯绝缘连接软电线


表1-5                                                              软电缆的规格表

型 号	额定电压/V	芯 数	标称截面/mrn2
RV	300/50()	1	().3〜1
	450/750		1.5-70
RVB	300/300	2	0.3 — 1
BVS	300/300	2	0. 3—(). 75
BVV	300/300	2. 3	0.5—0. 75
	300/50()	2, 3, 4. 5	0. 75-2.5
RVVB	300/300	2	().5 〜0. 75
	300/500		0. 75


二、光纤电缆

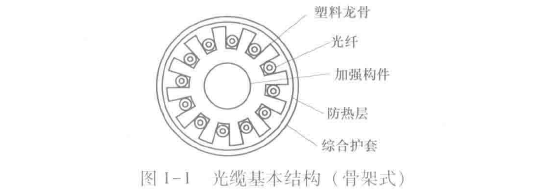

光纤电缆具有传输损耗低、速率高、频带宽、无电磁中扰、保密性强、尺寸小、质量小 等显著特点,光缆基本结构如图1T所示,通信常用光纤用途及特性见表1-6。

类别		特征	用 途	规			格
				芯径 / p.m	包层直径 Zp.ni	损耗 /((lB/km)	传输带宽/ （MHz/km）	波长 /pLHl	数值孔径 /NA
	多模突变 光纤	傍输损 任大	小容量，短距离， 低速数据传输	50 〜10()	125 150	3-4	200-1000	0. 85	0. 17- 0. 26
有	多模渐变	损耗较小，	中小容量,中小距	50	125	().X 3	2007200	1.30	0. 17-
英	光纤	颇带较宽	离，高速数据传输	(±6%)	(±2. 4%)				0. 25
	单模光纤	损耗小， 濒带宽	大中小容长 距离通侑	9〜10 (士 10%)	125 (±2. 4% )	0.4〜().7 ().2 〜().5	几成特 儿上赫	1.3() 1.55	W6


光纤电缆传输特性（即数据率、带宽、损耗一距离）好，但成本太高，光纤的接插件 价格也比UTP高得多。
三、同轴电缆
同轴电缆是由内外两层相互绝缘的金属导体同轴布置组成，内部为实心铜导线，外层为 金属网，其线芯只有一根。具有高频损耗低、屏蔽及抗十扰能力强、使用频带宽等显著优点，广泛用于有线、无线、卫星、微波通信等系统中。在有线电视系统中，我国常规定采用 特性阻抗为75。的同轴电缆作为传输线路,射频电缆型号的字母符号通常为四个部分，其 型号及其字母符号意义见表1-7

分类代号		绝缘材料		护套材料		派生特性
符号	意义	符号	意义	符号	意义	符号	意义
S	同轴射频电缆	Y	聚乙烯	V	聚氯乙烯	P	屏蔽
SE	对称射频电缆	W	稳定聚乙烯	、	聚乙烯	Z	综合
SJ	强力射频电缆	F	氯塑料	F	氯塑料
SG	高压射颇电缆	X	橡皮	B	玻璃丝编织
SZ	延迟射频电缆	I	聚乙烯空气绝缘	H	橡皮
ST	特性射频电缆	D	稳定聚乙烯空气绝缘	M	棉纱编织
SS	电视电缆


四、对绞电缆
对绞电缆（paired cable）是将相互扭绞的对称线对组成的电缆产品 根据性能加以分 类，见表综合布线系统常用的双绞线规格型号见表1-9。

类别/Category	宽带/MHz	传输速率/（MhitA）	E要用途
一类（31）			电话
二类(Cal2)	1	4	低速数据
三类(Cat3)	16	10	以太网I0IWT
四类(Cat4)	20	16	IBM令牌环网
五类（35）	100	100〜155	快速以太网及ATM
六类（36）	200	155	千兆位以太网及622Mbit, ATM网
七类（37）	600	>155

型号	f技术数据	支持网络速率 /（Mbit/s）	频率衰减鼠（dB/100脾）
			1 MHz	10 MHz	16MHz	20MHz
33		10	7.8	30	40	NS
34		20	6.5	22	27	31
Cat5		155 FDD LTE/CDI) LTE/ATM	6.3	20	25	28

          目前，五类电缆是综合布线系统最常用的传输媒质，可用作垂直干线、水平布线、设备 连线及跳线等。这种电缆的用量最大，使用长度应小于90m°设备连线是指终端设备（个人 计算机、打印机、电话机等）与墙壁信息插座之间的互连线，而跳线用于配线设备内部接 线。两者均为移动使用场合，应采用2〜4对柔软型五类电缆。
