随着VoIP行业的不断发展,IMS语音资源逐渐取代传统中继线成为VoIP行业的核心资源,由于运营商侧往往要求运营者使用本地机房私网IP注册至运营商IMS服务器,造成运营者在进行IMS注册对接时对接设备投入成本大,多地接入的IMS资源管控难。
针对此需求推出 IMS Border(VOS5000适配) 和 IMS Edge(VOS3000,VOS3800适配)模块,这些模块为独立部署模块,IMS Border单服务器可支持15000线IMS注册,灵活的部署方式使得多地机房或多运营商IMS资源轻松接入,同时支持全转码方案,VOS5000客户端统一管理,使得业务运营更加方便高效。下面将就IMS Border进行介绍
典型组网拓扑图
系统特点
灵活部署,平滑接入:IMSBorder部署于独立服务器,多地运营商IMS资源平滑接入。
超高IMS注册能力:单机可承载15000个IMS账号注册。
支持全转码方案,单机支持5000并发转码。
更精准的号码管控能力:各号码并发单独控制,号码的独享模式,号码呼叫限额功能。
各节点IMS路由链路统一管理,一处配置全网生效。
由IMS提供以下注册信息,对应填写到网关注册中继群中
用户名称:+864466742111
认证密码:123456
服务器地址:ims.kunshi.com
SIP代理:192.168.5.110
认证用户:864466742111(不带+号的用户名称)
1.2 第三方设备向IMSBorder注册
点击 业务管理 --> 网关业务 --> 网关接入注册群
网关接入注册群可批量开设注册账号供第三方客户向 IMSBorder 进行注册。
注册成功后可以看到接入时间。
1.3 快速配置呼出流程
绝大部分场景为了保证通话呼出时的主叫号码与ims认证的用户名称一致,都需要将主叫拨号规则规整成用户名名称,可以选中需要设置主叫拨号规则的号码右键点击一次性设置主叫拨号规则

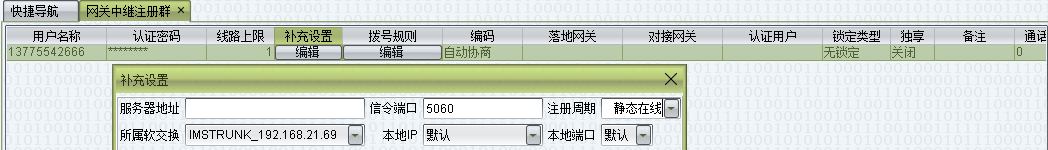

1.4 静态IP对接
可以理解为带有主叫号码控制和转码能力的落地网关
需要填写如下号码信息
用户名称:13775542666(主叫号码)
认证密码:可不填
服务器地址:对端IP地址
注册周期:静态在线
应用场景
举例说明:客户要求运营者提供10个IMS号码,其中2个北京外显号码,8个南京外显号码。销售部门拨打需要使用北京IMS的2个固定号码出局,每个号码支持1并发,售后部门外呼时可随机使用南京IMS的8个号码出局,每个号码支持2个并发:实现如下:
1.销售部门拨打时使用+861084370001;+86084370002固定匹配这两个IMS号码。
2.售后部门拨打时使用+862586370202-+862586370209,外呼时随机匹配这其中一个IMS号码出局。
操作步骤如下:
设置北京IMS账号+861084370001、+86084370002线路上限为1,开启独享模式,南京IMS账号+862586370202-+862586370209,线路上限为2,关闭独享模式。
创建对接网关对接客户侧呼叫系统

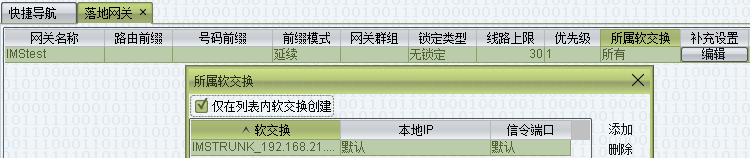

创建IMStest落地网关对接IMSborder
创建IMScallin对接网关对接IMSborder
呼叫链路:
(呼出):客户对接网关→IMStest落地网关→IMSBorder服务器→运营商IMS
(呼入):运营商IMS→IMSBorder服务器→IMScallin对接网关→客户落地网关
