电梯五方对讲系统解决方案

住宅小区、写字楼、医院、酒店、学校、商业综合体和产业园区通常配置多台电梯。发生困梯或设备异常时，轿厢内人员需要及时联系物业值班室或监控中心；电梯检修和救援过程中，轿顶、底坑、机房等位置之间也需要保持可靠的语音联系。

传统电梯对讲多以单梯或单楼栋为单位建设，前端设备与值班室之间依赖独立线路。电梯数量增加以后，容易出现线路分散、管理点位多、跨楼栋值守困难以及旧系统扩展不方便等问题。

科能融合电梯五方对讲方案将轿厢、轿顶、底坑、机房和管理中心之间的通信纳入统一体系。新建项目可以直接规划IP网络架构；已有模拟四方对讲的项目，则可根据原设备接口和线路条件，通过IP五方对讲网关接入管理中心，在尽量保留原有前端的基础上完成网络化改造。

一、电梯五方对讲方案解决什么问题

电梯五方通话中的“五方”通常包括：

• 电梯轿厢
• 电梯轿顶
• 电梯底坑
• 电梯机房或相应控制位置
• 物业值班室、监控中心或管理中心

系统首先解决的是电梯紧急求助和维护通信问题。乘客在轿厢内发起求助后，管理中心能够接听并与轿内人员保持双向语音联系；维保和救援过程中，相关位置也可以按照系统设计进行通话。

当项目采用IP架构后，多栋建筑、多台电梯可以通过局域网、园区网络或专网汇聚到同一个管理中心。管理人员可以根据号码、设备名称或项目分区识别不同电梯，不必为每栋楼单独建立一套完全独立的值守系统。

如果现场还部署了IP摄像机、录像、广播或调度平台，可在接口匹配并完成联调的情况下扩展视频联动、通话录音、广播通知和集中调度等功能。

二、新建和改造项目采用不同的组网方式

新建项目：统一规划IP五方对讲

新建住宅、园区、医院、酒店及商业建筑，可以在弱电设计阶段同步考虑电梯机房网络、管理中心交换机、SIP通信平台和管理终端。

典型连接关系可以理解为：

轿厢 / 轿顶 / 底坑 / 机房 → 五方对讲设备或网关 → IP网络 → SIP服务器 → 管理中心

新建项目统一规划的好处是网络、号码、设备供电和管理中心可以一次设计，后续新增电梯或增加值班席位时，也可以沿用已有的通信架构。

旧系统改造：保留原四方对讲接入IP网络

不少既有电梯已经安装轿厢、轿顶、底坑和机房之间的模拟四方对讲设备。如果原有终端和线路仍然可用，并且接口能够与五方对讲网关匹配，可以保留部分原设备，通过网关增加物业值班室或监控中心这一管理端。

典型改造关系为：

原有四方对讲 → IP五方对讲网关 → IP网络 → SIP服务器 / 管理中心

这种方式并不意味着所有项目都可以“无需重新布线”。是否能够直接利旧，需要先确认原对讲设备型号、线路数量、音频接口、呼叫控制方式、供电以及机房网络条件。

三、五方对讲系统由哪些部分组成

轿厢求助端

轿厢是乘客发起紧急求助的主要位置。乘客通过轿内紧急呼叫按钮或原有对讲装置发起呼叫，管理中心接听后建立双向语音通信。

轿顶、底坑和机房对讲端

这些位置主要服务于电梯安装、检修和救援过程中的现场通信。改造项目可以根据原系统状态决定是否继续使用原有设备，新建项目则按照设计要求配置。

IP五方对讲网关

五方对讲网关主要用于连接传统电梯对讲线路和IP通信网络。网关一侧连接原电梯对讲设备，另一侧通过以太网接入SIP服务器或管理中心。

由于不同电梯厂家和不同年代的对讲接口并不完全一致，项目实施前应核对设备型号、端子定义、音频和呼叫信号，必要时先进行样机适配测试。

SIP服务器与管理中心

SIP服务器负责终端注册、号码管理和呼叫路由。管理中心则可以配置IP管理话机、可视对讲终端或调度台，用于接收电梯求助和处理日常通信。

项目规模较大时，可以按小区、楼栋或区域设置多个管理席位，并根据实际值班方式进行分区管理。

原文中的下图展示了系统向住宅楼、停车场、保安室及公共区域等场景扩展的思路。需要注意，这些区域属于社区通信系统的扩展管理范围，并不改变电梯五方通话本身的五个核心通信位置。

四、核心功能与扩展联动

困梯一键求助

轿厢内人员触发紧急呼叫后，系统按照预设呼叫关系通知管理中心。值班人员接听后，可以与轿内人员进行双向语音沟通。

五方双向通信

系统将轿厢、轿顶、底坑、机房和管理中心纳入通信体系，为乘客求助、设备维护和现场救援提供固定通信通道。

多电梯集中值守

多个电梯网关可以注册到同一套通信平台。管理中心通过号码、名称或分组区分不同楼栋和电梯，电梯数量较多时也可以配置多个值班席位进行分区处理。

通话记录与录音

项目配置录音平台后，可以保存求助通话及相关呼叫记录，为后续事件查询和值班管理提供依据。具体保存时间和存储方式应根据项目要求确定。

视频联动

如果轿厢内已经部署IP摄像机，并且视频平台提供可用接口，可以在电梯发起求助时调用对应轿厢视频，使值班人员在接听语音的同时查看现场情况。

视频联动需要根据摄像机、NVR或视频平台以及对讲系统的接口能力进行适配，不能简单理解为任意网络摄像机接入后都可以自动完成联动。

广播、调度和远程协同

在大型园区、商业综合体或多物业管理项目中，五方对讲还可以作为融合通信系统中的一个前端通信资源。根据平台和接口条件，可进一步与IP广播、指挥调度或远程协同系统进行集成。

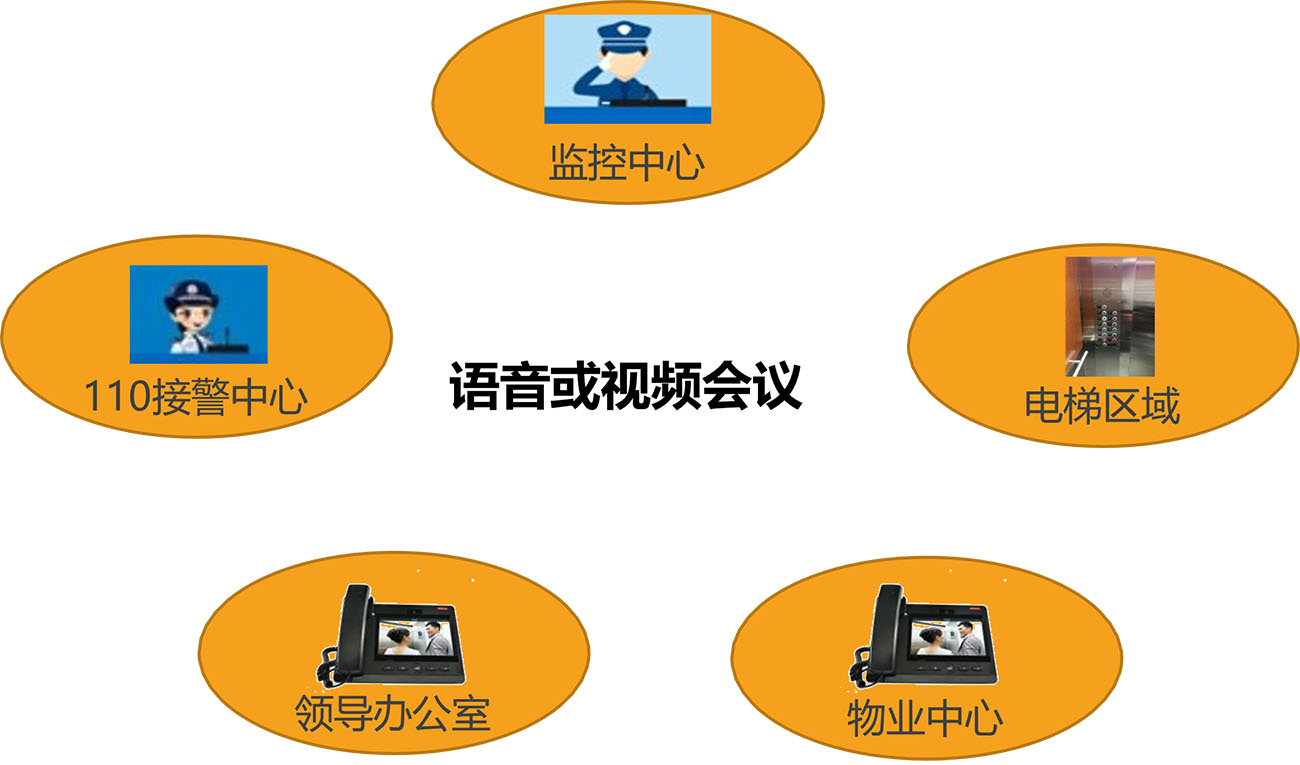

原方案中包含语音或视频会商的应用示意。这类能力应作为扩展功能处理：发生复杂事件时，可以由管理中心根据实际平台能力，将物业管理人员、维保人员或其他相关人员加入协同通信，而不应把视频会议本身定义为五方对讲的基础功能。

集中和分级管理

对于多个小区、多个园区或分散建筑项目，可以根据实际网络和管理平台架构，把不同项目的对讲网关纳入统一管理。

系统可以按照项目、区域或管理人员进行设备分组和权限划分，使不同值班人员处理各自负责范围内的设备和求助信息。

下图展示的是多小区对讲网关集中管理方式，适合用于说明跨项目统一管理能力，并不代表所有项目都必须部署云平台。

五、项目实施要先确认接口、网络和供电

先核对原电梯对讲接口

既有电梯改造不能仅根据“原来有四方对讲”就确定网关型号。现场应核查原有设备品牌和型号、线缆数量、接线端子、音频信号、呼叫触发方式以及设备供电。

接口情况不明确时，建议先完成一台电梯的样机测试，再进行批量部署。

确认电梯机房网络

IP五方对讲网关一般安装在方便连接原对讲线路的位置，因此需要确认附近是否具备可用以太网。

如果利用现有监控网络或园区网络，还应提前规划IP地址、VLAN、交换机端口及网络访问策略。跨楼栋、跨网段部署时，需要保证网关与SIP服务器之间网络可达。

供电和后备电源统一考虑

五方对讲承担紧急情况下的通信任务，除电梯前端设备外，还应关注网关、网络交换机、SIP服务器和管理终端的供电。

项目是否配置UPS或其他后备供电，应按照实际设计和运行要求确定，避免只给前端设备配置备用电源，而忽略中间网络和管理中心设备。

施工完成后进行完整流程测试

项目验收不能只确认网关“在线”。应分别测试轿厢、轿顶、底坑、机房和管理中心的呼叫及双向语音，并模拟真实求助流程。

配置录音时，需要检查录音与电梯编号、呼叫时间是否对应；配置视频联动时，应确认调用的是正确轿厢的视频画面；配置多个管理席位时，还要测试呼叫分配和转接。

对于网络异常、服务器异常或供电变化后的处理方式，也应根据项目设计完成相应测试。是否配置备用服务器、离线直呼或其他容灾方式，应以实际设备能力和项目方案为准。

六、方案优势与适用场景

既有系统可以按条件利旧

对于原有线路和接口满足要求的电梯，可以通过五方对讲网关保留部分四方对讲设备，将改造重点放在IP接入和管理中心侧，减少不必要的前端更换。

多楼栋电梯可以统一管理

IP网络便于把不同楼栋、不同区域的电梯接入同一管理中心，也可以根据项目需要设置多个分中心，适合电梯数量较多或建筑分散的项目。

后期增加电梯更方便

新增电梯时，可以在现有网络、号码和管理规则基础上继续扩展，减少重新建设独立值班系统的工作。

便于与其他弱电系统集成

在接口支持的情况下，系统可以进一步与视频监控、录音、IP广播和指挥调度平台联动，使电梯求助从单一语音通信扩展为更加完整的值班处理流程。

电梯五方对讲方案适用于住宅小区、写字楼、商业综合体、医院、酒店、学校、产业园区以及其他需要多电梯统一值守的建筑项目。

科能融合可根据现场电梯数量、原四方对讲接口、楼栋分布、管理中心位置和现有网络条件，提供SIP服务器、IP五方对讲网关、管理终端、调度台以及录音、视频和广播联动等通信方案。对于旧电梯改造，建议先确认原设备型号和接线方式，再确定网关接口和整体组网方式。
