什么是OLT(光线路终端):功能原理及应用

更新时间:2023-11-05

OLT定义

OLT的全称是光线路终端,是用于连接光纤和传输信号的装置。它在PON(无源光网络)中产生了显着差异。
OLT有两种主要类型的数据任务——下游(从全球网络获取数据)和上游(从用户获取数据)。OLT支持RIP(路由信息协议)和SPF(小型可插拔)等动态路由协议,确保网络安全。因此,它被用于许多常见的应用,如Wi-Fi、CATV(社区天线电视)和安全管理。OLT的最大工作距离为20公里。

功能

1.一方面,OLT通过电缆连接到覆盖级别的开关并传输到光信号中。另一方面,它通过光纤连接到客户终端上的光分路器。
2.控制,管理,测量到ONU等客户终端设备的距离。
3. OLT是接入网中业务节点上的设备之一。它通过SNI端口与相应的服务节点设备连接来完成服务访问。

OLT的组成部分

OLT通常包括:
1.控制板。通常,OLT
2 上有 2 个涉及主板和备用板的板。直流电源板
3.风扇单元。它主要用于散热和监测环境。
4. 服务框架
5.其他上行链路板

OLT的工作原理

OLT的功能是接收来自长途或城域网的数据或信号,并将其提供给PON中的用户。也称为下游方向的信息流。
同样,来自远距离用户的数据也被OLT接受和分发。
它可以同时管理一个或多个PON。

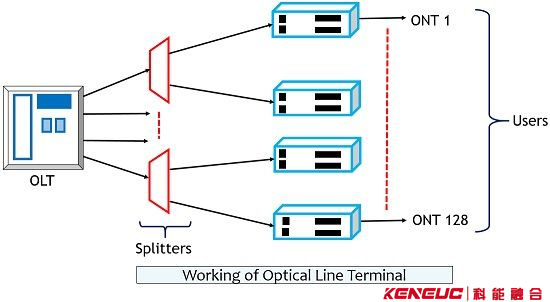

下图显示了同时处理 4 个独立无源光网络的 OLT:
光线路终端的工作原理
在这里,每个 PON 分别有 32 个连接。因此,我们可以说单个OLT可以向128个用户提供数据或信息。正如我们已经讨论过的,OLT提供了下游和上游的信息流。因此,在下行传输的情况下,网络使用波长为 1490 nm 的数据和语音信号,并使用 1550 nm 波长的视频信号分配。
而在上行流的情况下,PON将近1330 nm的波长用于语音和数据信号。通常,光线路终端设备以 155 Mb/s、622 Mb/s、1.25 Gb/s 或 2.5 Gb/s 的速度运行。

OLT的种类

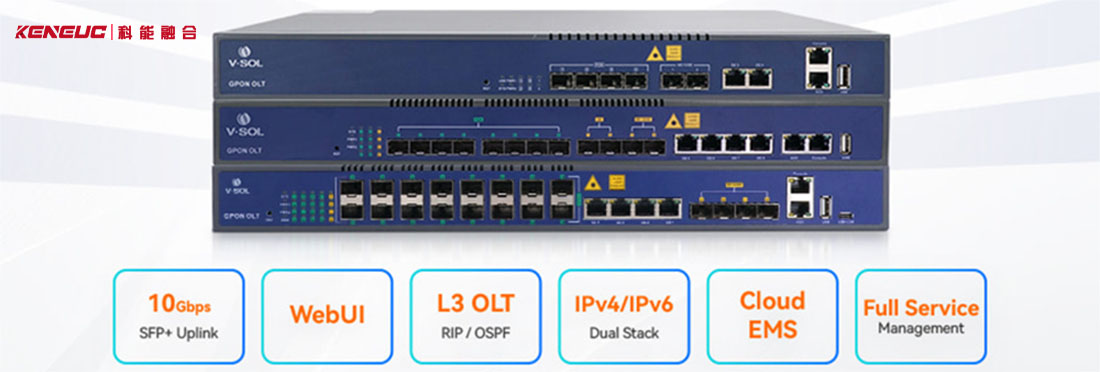

V-SOL OLT 包括 GPON 和 EPON OLT。有 4 端口 GPON OLT,以及 8/16 端口GPON OLT。EPON OLT也分为4/8/16端口。它们是紧凑的设计,可以应用于各种场景。它具有电信级安全保护,并支持动态路由协议RIP和SPF,从而确保网络安全。它提供了许多服务管理,如互联网接入,WiFi设置,VoIP,有线电视,安全管理等。
OLT的种类

OLT的应用

OLT设备与不同类型的ONU协调,实现各种接入网络,如FTTC,FTTH,FTTO,FTTM等。根据不同的服务、客户的需求和地区,有不同的部署策略。

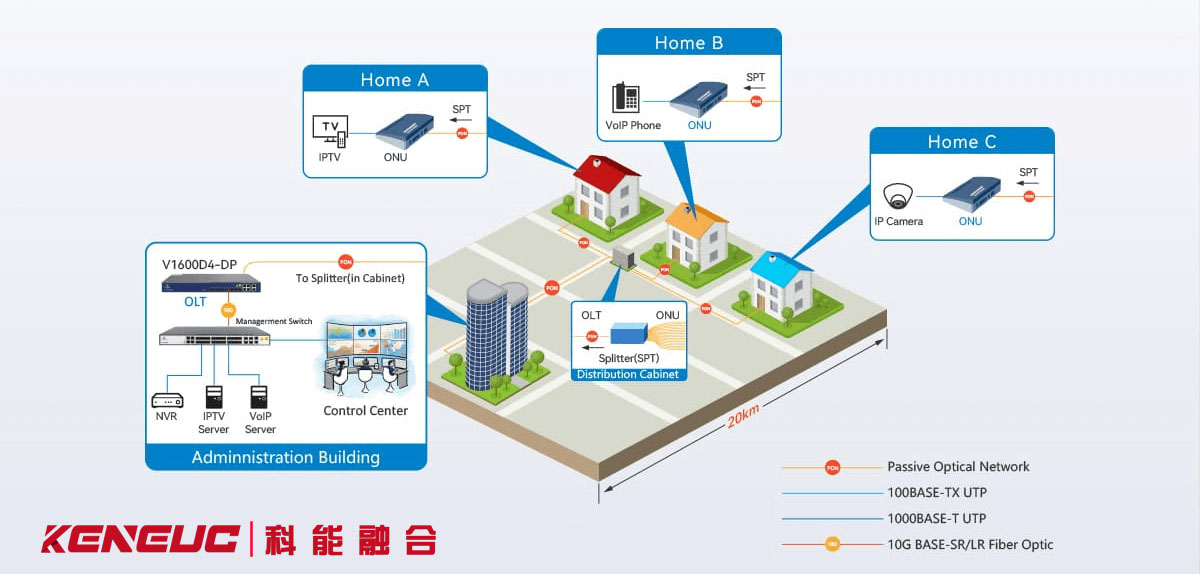

OLT组网应用
如上图所示,它是V-SOLEPON OLT 器件V1600D4-DP的FTTH(光纤到户)应用。OLT 连接到管理交换机和 ONU。OLT和ONU之间有一个分离器。整个PON可以为多个家庭提供多种服务,如IPTV,VOIP,网络摄像机等。

下一篇

SBC是什么-企业为什么需要SB以及应用场景

通信百科

SBC是什么-企业为什么需要SB以及应用场景

sbc一种NAT穿透的方式。SBC可确保VoIP 安全,又可提供媒体代理服务器的套件。SBC架构于IMS网络之上,可作为IMS网络的SIP和RTSP的 Proxy Server,所有的SIP与RTSP讯息都会透过SBC来处理,SBC更具备N... ...

相关内容

你懂ZVS(零电压开关(Zero Voltage Switch))吗?

你懂ZVS(零电压开关(Zero Voltage Switch))吗?

最近,无论是快手还是火山好多大咖都在直播制作一样东西,ZVS。把一个铁棒放入ZV......

弱电工程

2022-11-16

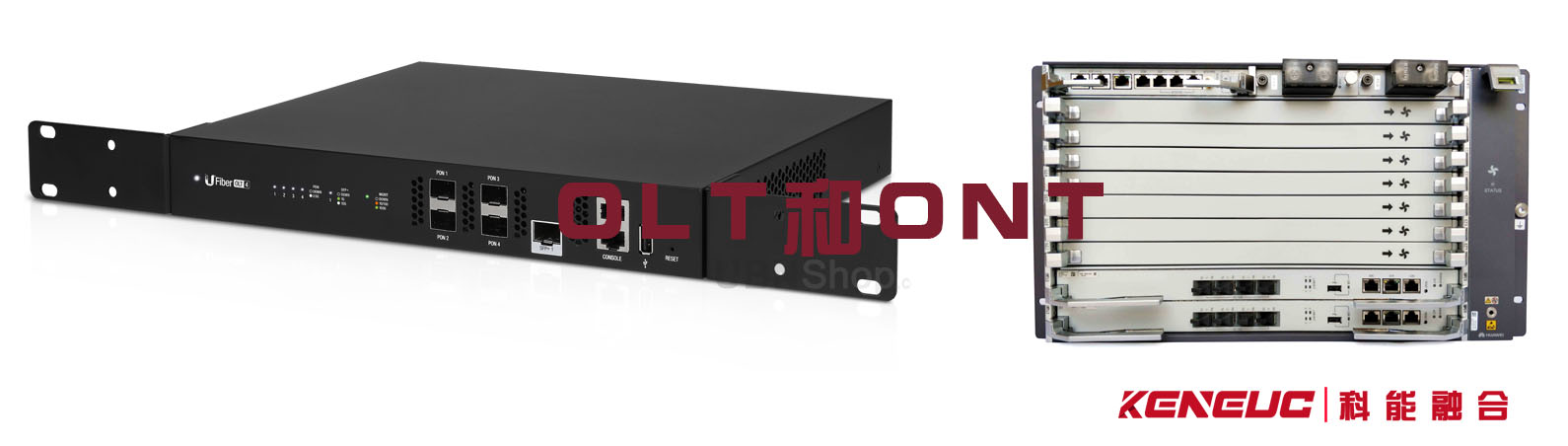

OLT和ONT有什么区别?
