在QPSK (或OQPSK)调制中,需要两个互为正交的载波频率,即
sin(o>c« +(p) = sin。
cos(6>c,+p)= cos。

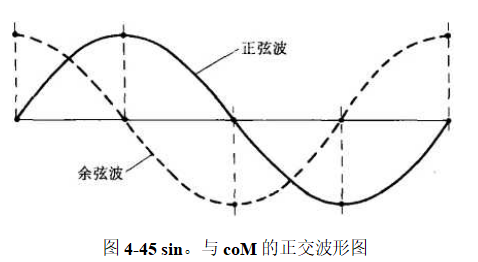

相应的波形如图4-45所示。

正弦波和余弦波的正交性,表现为:
I sinOcosOd。=0 (4 -27)
下面具体来说明,正弦波和余弦波可各自进行信息调制而互不干扰,比PSK的频谱利 用率提高了一倍。假设COS(练Z+0)为同相支路I的载频,移相tt/2后,则为血(她+0)正交支路Q的 载频。为了方便,令心+屮=。,则同相支路的载频为COS们正交支路的载频为sin。。正交 调制与解调的示意图如图4-46所示。发送端信息(/)加入同相支路相乘器与载频cos (OM+C)相乘,即进行高频调制;信息(Q)加入正交支路相乘器,与正交载频sin(oM + e)相乘,完成正交支路的高频调制。然后通过相加求和电路发送出去。
