光纤的结构

            目前通信用的光纤是石英玻璃 ( SiО2) 制成的横载面很小的双层同心园柱体, 未经涂覆和套塑的光纤称为裸光纤, 由纤芯和包层所组成, 如图 3.1 所示。纤芯的折射率用 n1 表示, n2 表示包层的折射率。为使光纤能够进行光传输, 则光必须要 n1>n 2, 这样才可利用光在纤芯与包层界面上的全反射, 使光在纤芯中进行传播。图中的.2a" 表示纤芯的直径, .2b" 表示包层的直径。

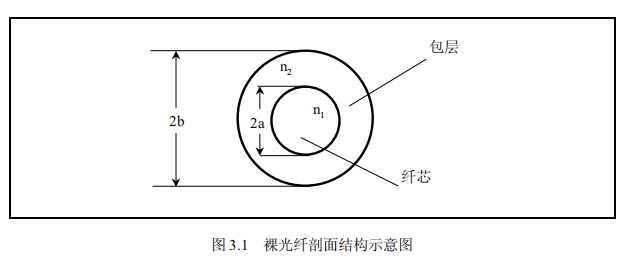

裸光纤剖面结构示意图
            为了保护光纤表面, 提高抗拉强度及实用, 一般需在裸光纤表面进行涂覆构成光纤芯线, 如图 3.2 所示。光纤芯线是由纤芯、包层, 涂覆层及套塑四部分组成, 包层的表面涂覆了一层很薄的涂覆层, 涂覆材料为硅酮树脂或聚氨基甲酸乙脂, 涂敷层的表面套塑 ( 或称二次涂敷), 套塑的原材料一般是尼龙、聚乙烯或聚丙烯等塑料。

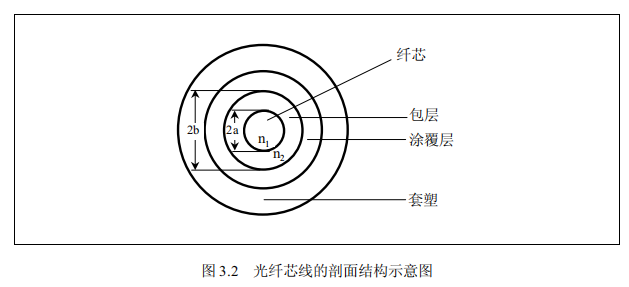

光纤芯线的剖面结构示意图
