T/S*网络

从T/S”网络直接得到通路图的步骤如下:
(1)在网络中标出任 意指定的入端与出端间的 所有可能的通路;
(2)将所标出的通路 从网络中移出,得到复用 通路图;

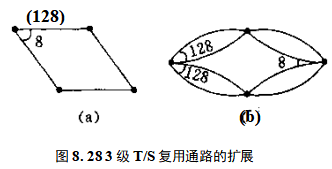

3级T/S复用通路的扩展
将复用通路图按复用度扩展为(等效)通路图:在任意相邻 的两级之间的链路均按复用度来扩展。
            作为示例,从图8.19所示的3 级T/S网络中所标出的通路可得到 复用通路,如图8. 28(a)所示。将任 意相邻两点之间的通路均扩展为 128条,即可得到图8. 28(b)所示的 通路图。对于图8. 22中的5级T/S 网络,从标出的通路可得到图8. 29 中的复用通路图,通过扩展可得到图所示。

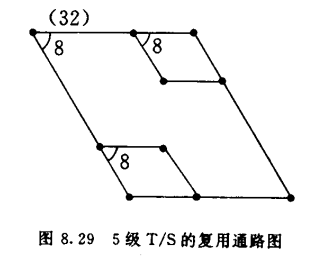

五级T/S的复用通路图
