软交换网络与传统智能网的互通

更新时间:2019-10-14
        智能网技术已经在传统电信网内获得广泛的商用,为大众用户提供800业务、300记账卡业务、预付费业务、亲情卡业务等众多广受欢迎的业务。业务控制点(SCP)是智能网中的业务运行节点,负责运行各种增值业务。目前SCP已广泛部署在电信网上,仅国内各电信运营商已先后投资建设了上百套SCP。尽管智能网在业务开放等方面不如应用服务器技术,但期望应用服务器短时间内替代SCP的计划并不容易实施。为了保护运营商的投资,智能网在今后相当长一段时间内并不会消亡,因此如何合理、有效地利用智能网,使其最佳地融合在软交换网络中,继续发挥作用,是一个亟待解决的间题。
        软交换网络与智能网的互通,实际上就是从软交换网络接入传统智能网设备,以平滑地继承现有智能业务的模式。因此,它的互通模式必须符合智能网技术的要求,这就必然要涉及在控制层面以及资源层面的互通需求,包括以下环节:
1、软交换设备与现有智能网SCP的互联互通;
2、智能网专用资源(智能外设)在软交换网络中的利用方式。
一、软交换设备与现有智能网SCP的互联互通方式
软交换设备与SCP的互联互通要求软交换设备仿真传统智能网中的SSP实体(需要接入层的媒体网关和信令网关的配合),提供业务交换功能CSSF),并具有通过智能网应用协议CINAP)访问SCP的业务能力,如图所示。

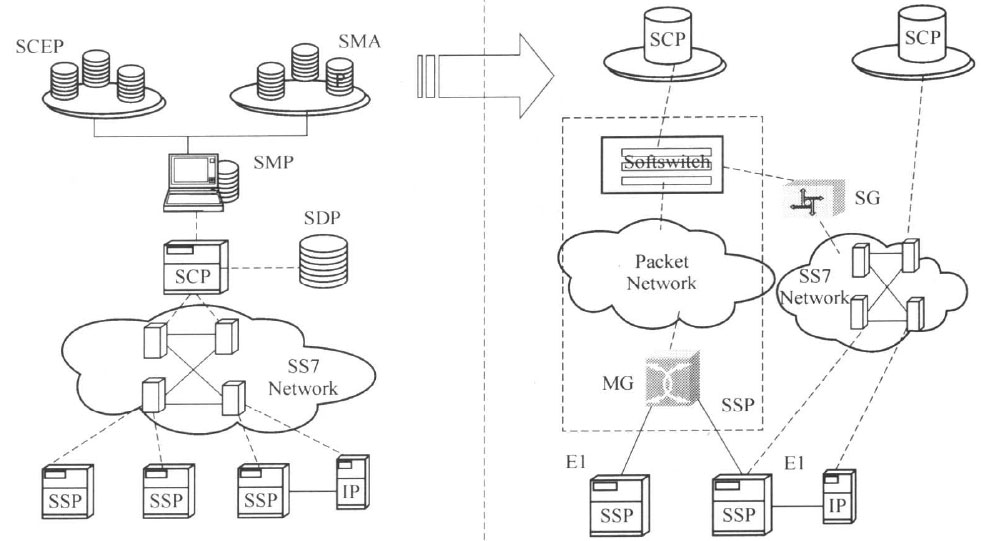

 软交换设备与现有SCP的互联互通
软交换设备与现有SCP的互联互通
根据软交换设备与SCP连接的物理接口的不同,软交换设备与传统智能网SCP的互通具有两种方式:通过信令网关CSG)互通或直接与SCP相连。
1、在软交换设备通过SG与智能网SCP互通的情况下、S,G完成分组交换网与电路交换网之间的信令传输协议转换、承载适配和地址翻译功能;
2、在软交换设备直接与SCP相连的情况下,可采用由SCP支待INAPoverIP协议接口的方式,直接通过IP网连接到软交换设备。
二、智能网专用资源能力在软交换网络中的利用方式
        在很多增值业务的提供中,为了实现灵活的用户交互,都需要用到特殊媒体资源功能,如向用户播放提示音,接收用户拨号等。在传统智能网中,这样的功能是由独立智能外设CIP)提供的,而在软交换网络中,则是由功能更强大的媒体服务器CMS)提供的。当软交换设备与智能网SCP进行互联互通时,根据所使用的媒体资源功能实体的不同,其资源功能的提供方式也有两种。
1、基于现有智能网独立智能外设提供媒体资源能力的方式
        在这种模式下,软交换设备在SCP控制下与传统智能网中的独立智能外设交互,使用现有的独立智能外设为软交换网络提供特殊媒体资源服务。软交换设备将通过ISUP信令与智能网独立智能外设建立信令连接。在发起"IAM"消息之前,软交换设备将控制媒体网关CMG)分配连向独立智能外设的端点资源,其后分别建立与独立智能外设的信令和承载连接,后续与特殊资源相关的智能操作将直接由SCP指示独立智能外设进行。当智能操作完成之后,SCP将指示软交换设备断开与独立智能外设的连接。
在这种模式下,智能网SCP和软交换设备以及媒体网关之间的物理连接方案如图所示。该连接模式也称为SCP直通方式,即SCP通过INAP接口命令"SSP"C软交换设备+SG+MG)将用户连接到与其有话路及信令链路相连的独立智能外设中的资源上,并且SCP与独立智能外设之间有直接的信令链路相连,SCP给独立智能外设的指令不需经SSP转送。

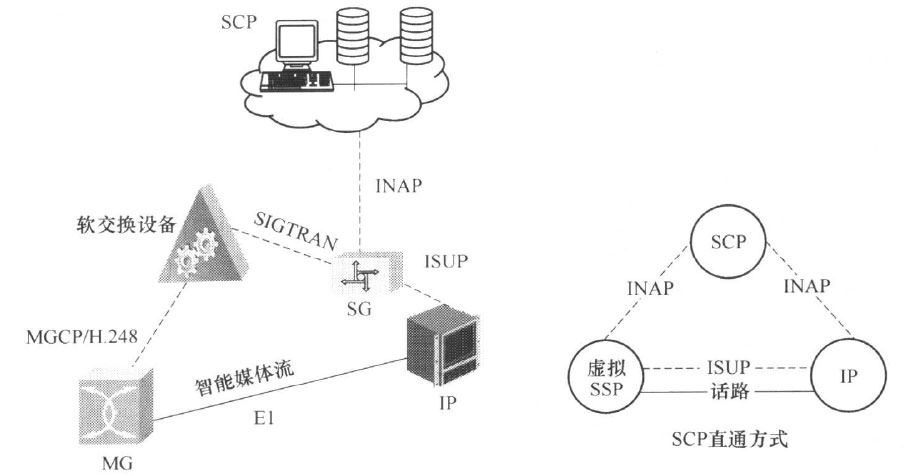

软交换设备与智能网独立智能外设的连接模式
软交换设备与智能网独立智能外设的连接模式
2、基千软交换网络媒体服务器提供媒体资源能力的方式
        在这种方式下,软交换网络在需要用到媒体资源功能时,由内部媒体服务器实现,而不再使用传统智能网中的独立智能外设。在软交换网络中,特殊媒体资源功能的物理实现方式也可以分为以下两种。
(1)独立媒体服务器方式。作为软交换网络的一部分,MS仅对外提供单一分组承载接口,而软交换设备可通过H.248/MGCP媒体资源控制协议来直接操控其资源。
(2)嵌人媒体网关方式。这种情况主要用于软交换网络为窄带POTS用户提供智能业务的情况,包括直接通过接入网关接入或在长途汇接平面通过中继网关接入的情况。由千呼叫流程总要经过媒体网关设备,因而直接在媒体网关内使用嵌入式媒体资源能力显然可以提高交互效率。基千软交换网络的媒体服务器提供媒体资源能力的方式下,智能网SCP和软交换设备以及媒体服务器或媒体网关之间的物理连接方案如图所示。

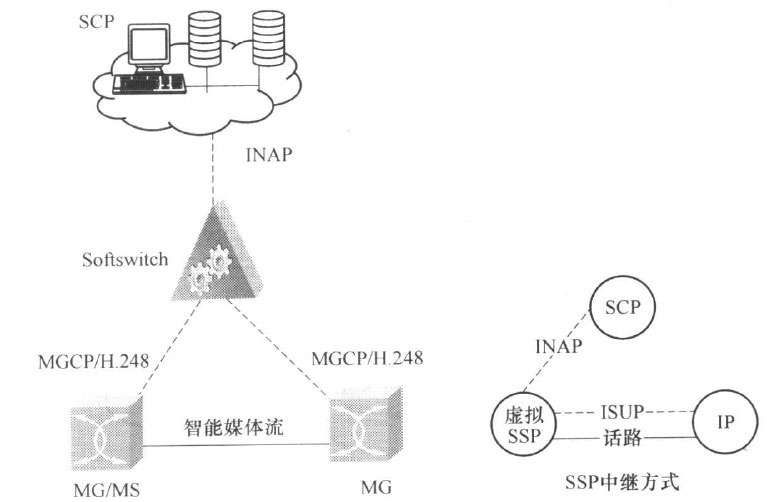

基于软交换网络特殊资源网关(MG/MS)的模式
基于软交换网络特殊资源网关(MG/MS)的模式
        该连接模式在传统智能网中也称为SSP中继模式,即专用资源功能(SRF)只附着在"SSP"上,不直接与SCP交互,SCP给专用资源功能的所有指令均需经SSP的转换,SSP与专用资源功能之间为内部接口。在本模式下,软交换设备负责控制当前用户终端或媒体网关到专用资源所在MG或MS的承载连接建立和释放。软交换设备通过INAP协议与SCP交互,在收到与特殊资源相关的INAP操作后,进行相应的转换后(根据软交换设备与媒体服务器的接口,一般转换成H.248/MGCP命令)发给媒体网关/媒体服务器,后者按照消息中的参数处理资源操作,操作结束后将结果上报软交换设备。
