网关在电话系统的作用

更新时间:2024-09-16

1. 网关的含议:

    网关(Gateway)又称网间连接器、协议转换器。我们这里讲的是电话网关,这里说的电话网关在网络层以上实现电话语音网络上通信,是最复杂的电话网络互连设备,将营运商的电话资源转换为网络上传输的H.323、SIP、MEGACO和MGCP的VoIP电话协议,方便接入我们的呼叫中心、IPPBX、IMS等电话系统中使用。使PSTN网络与IP网络实现完美的融合。

电话网关

2. 电话网关的种类:

用于电话网协义转换的网关种类有:S口网关、O口网关、中继网关、GOIP网关等。

S口网关

S口网关俗称FXS(ForeignExchangeStation,外部交换站)从电信公司提供各种模拟电话服务,需要连接到用户设备(电话,调制解调器,传真)。换句话FXS指向用户。FXS接口主要向用户设备提供以下几种服务:*拨号音(当你刚拿起电话时,听到的声音,是由对面的PBX口发送到电话上的FXO口,由dsp放的三音(拨号音,回铃音,忙音)应该也比较常见)*电池电流(给电话的供电,所以停电的时候电话也可以用,未摘机时大约是50V的直流电)*振铃信号(有人呼叫你的电话时向你电话上传输的约90V的交流振铃信号,电话的振铃器收到此信号产生铃音)。如:

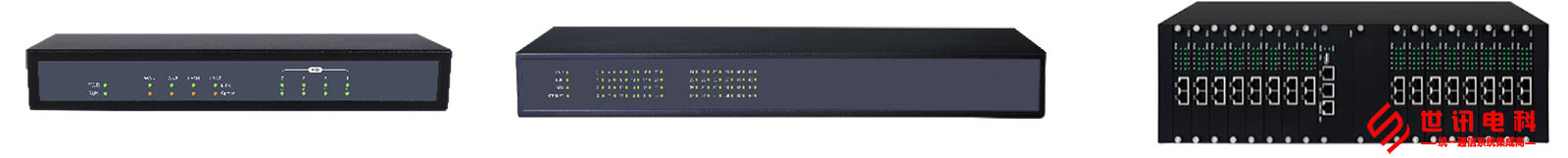

DAG2500-72S

DAG2500-72S

DAG10008S

DAG10008S



O口网关

O口网关俗称FXO(ForeignExchangeOffice,外部交换局)接收模拟电话服务(电话机上面的那个口)。可以说是指向电信设备。FXO向电信设备提供的服务主要是:*摘挂机指示(on-hook/off-hook)如:DAG1000-4O

FXS和FXO如何工作:如上所述,从FXS引出的电话线另一端必须连接到FXO,反之亦然。请参考:VoIP电话系统的FXS和FXO接口的区别

FXS和FXO的用法:FXO口通常在用户设备上(电话,调制解调器,传真),所以电话是一种FXO装置。而墙上电话线插得的口就是FXS口。如果直接将FXS设备与另一个FXS设备连接,不会正常工作,而且可能烧毁设备(90V的振铃信号…)。而将FXO设备与另一个FXO设备也不能工作,所以你不能将两个电话直接通过电话线连接起来打电话。FXO/FXS比较让人费解的是在有网络设备的情况下,例如PBX或者VoIP网关。

传统情况—PBX PBX既有FXO也有FXS

FXS当你用模拟电话连接PBX时,你要把电话引出的电话线插到PBX上的FXS口。FXO如果你只有多个电话和一个PBX想自己组个小网打打电话,FXS口就够了。但是如果要将PBX接到电信公司通信网络的接口上,PBX就需要有FXO口,对电信公司来说PBX相当于一个有多个号码的电话机。
S口网关
VoIP中要将模拟电话和IP电话互连,需要有VoIP网关。主要包括FXO网关(有网口和FXO)和FXS网关(有网口和FXS)。FXO网关要将墙上的电话接口(电信公司通信网络的接口)和IPPBX接上,换句话说想让VoIP电话的信息传到传统电话通信网络上,你需要FXO网关,将FXO网关的FXO和墙上的FXS口连接起来,将FXO网关的网口和IPPBX网口连接起来。就能将模拟电话的信息转换为VoIP信息。充当PSTN与VoIP的一个中间角色。FXS网关想将模拟电话接到Internet上,你需要把模拟电话或PBX的FXO口接到FXS网关的FXS口上,FXS网关的网口接到Internet上。这是VoIP的动力,省长途电话费。内电话接到PBX上,将PBX的信息通过FXS网关转换为网络信息通过IP进行长距离传输,到了目的地再通过。

中继网关

中继网关(TrunkGateway),简称TG,TG作用于VoIP网络,将模拟信号与数字信号相互转换。是NGN解决方案的重要组成部分,它位于NGN网络的边缘接入层,连接PSTN和NGN网络,实现IP包转TDM的功能。它承载着IP域与电路域的语音汇接任务,对电路侧的回音需要有很好的处理机制。中继网关的功能包括:语音处理功能、呼叫处理与控制、维护和管理等。中继网关拥有回音消除技术,可以处理语音包的转换,可提供NO.7、Q.931、Q.sig等信令。中继网关具有数字中继接口以及IP中继接口,能够承载IP网络及PSTN网络。中继网关可提供以太网口,通过SIP/H.323协议与软交换系统互连。中继网关通过E1接口,与PABX/PSTN相连,实现PSTN与IP网络的互联。通过以上组网,中继网关可完成SIP/H.323协议与NO.7/Pri信令的转换,同时,使PSTN网络与IP网络实现完美的融合。如:

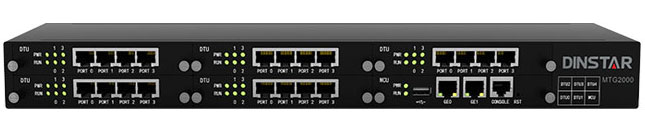

MTG2000中继网关
MTG2000中继网关

无线网关

无线网关俗称GoIP是GSMoverIP的简写。是新型的VoIP网关,支持从网络电话落地到固定电话或者移动电话。反之,从固定电话或者移动电话上车到网络电话。通过对IP网络和移动网络的无缝衔接可以显著提高语音通讯覆盖率。由于PSTN线路已经开始在发达国家中逐渐消失,而且也不适合在欠发达国家中扩展,移动电话由于越来越低的服务费用,现在在全世界越来越流行。

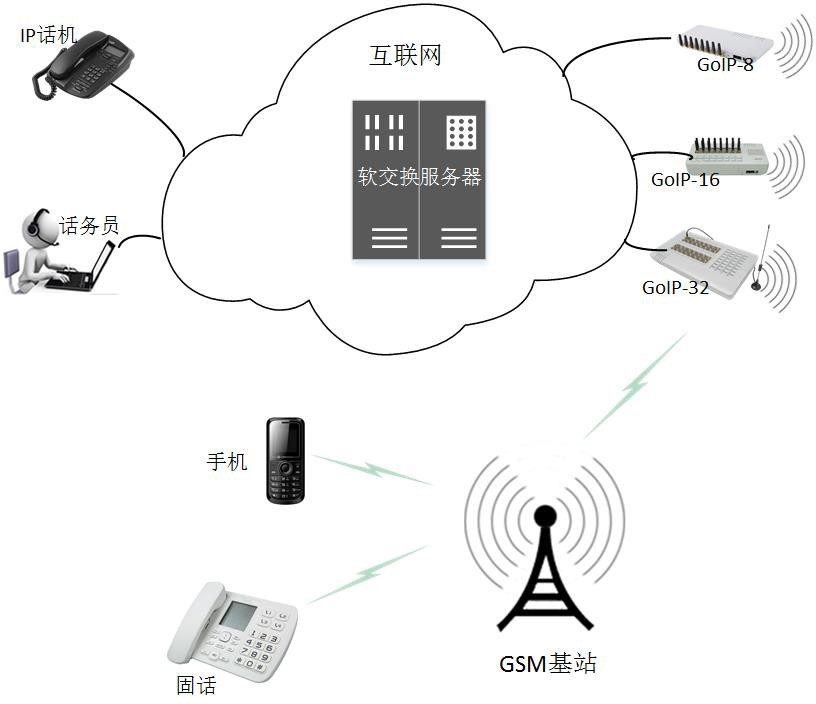

无线网关应用组网图示
无线网关应用组网图

集群网关

集群网关是将各种集群对讲设备转换成VOIP协议,以方便与各种设备的对接和整合。集群网关应用方案:https://www.dsliu.com/TrunkGateway/4823.html

3. 电话网关的作用

网关在电话系统中扮演着重要的角色,它是连接不同网络的桥梁,尤其是在将传统电话网络(PSTN)与基于IP的电话网络(如VoIP)相连接时。网关的主要作用包括:
  1. 信号转换:网关能够将模拟信号转换为数字信号,或者将不同的数字信号格式进行相互转换,以适应不同网络的要求。
  2. 编解码:网关使用特定的算法(如G.711、G.729等)对语音信号进行编码和解码,以适应网络条件并优化通信质量。
  3. 分组化处理:网关将连续的语音信号分割成数据包,以便在数据网络中传输。
  4. 呼叫路由:网关确定呼叫的最佳路径,并将呼叫导向目的地,支持智能路由功能,根据预设的规则和策略选择最优的通信路径。
  5. 信号处理:网关提供回声消除、噪声抑制等功能,以提高通话质量。
  6. 协议转换:网关支持多种通信协议(如SIP、H.323等),并在它们之间进行转换,确保不同网络之间能够有效地进行数据交换与通信。
  7. 接口提供:网关为模拟设备提供了接入数字网络(特别是VoIP网络)的接口,使得模拟设备能够与基于IP的通信设备进行通信。

通过这些功能,网关不仅使得基于IP的网络能够与传统电话网络互通,还为用户提供了更加灵活和成本效益高的通信解决方案。随着技术的发展,网关的智能化和云化趋势也在不断推进,以提供更丰富的通信体验和更高效的网络资源管理。

网关在电话系统中如何实现模拟信号到数字信号的转换?

当模拟电话信号到达网关时,网关内部的模拟到数字转换器(ADC)首先对模拟信号进行采样、量化和编码。这个过程涉及到将连续的模拟波形转换为离散的数字样本,这些样本随后被编码成适合在数字网络上传输的格式。常见的数字信号标准包括SIP(会话初始协议)和VoIP(Voice over Internet Protocol)。

实际应用中的技术细节

在实际应用中,网关通常与PBX(私人分支交换系统)或传统电话交换机配合使用。当一个模拟电话发起呼叫时,信号通过模拟线路传输到网关,网关将这些信号转换为数字信号,并通过IP网络发送出去。这个过程不仅限于本地网络,网关还能够将数字信号路由到远程的PSTN(公共交换电话网)或其他VoIP网络。

网关的设计和实现考虑了高效率和低延迟的要求,确保通话质量不会因为信号转换而受到影响。此外,现代网关还可能集成额外的功能,如回声消除、噪声抑制和呼叫加密,以进一步提升通信质量和安全性.

4. 网关在电话系统中通常采用哪些编解码算法来优化通信质量?

在电话系统中,网关采用的编解码算法对于优化通信质量至关重要。以下是一些常用的编解码算法:

  • G.711: 这是一种广泛使用的非压缩编解码算法,提供较高的语音质量,但相应的带宽要求也较高。
  • G.729: 这是一种低比特率的编解码算法,适用于带宽受限的通信环境,虽然牺牲了一些语音质量,但能有效节省带宽资源。
  • AMR (Adaptive Multi-Rate): AMR算法能够根据网络条件自动调整编码速率,以优化语音质量和网络适应性。AMR-WB(宽带)和AMR-NB(窄带)是两种不同的AMR变种,分别适用于宽带和窄带语音通信。
  • Opus: Opus是一种开放源代码的编解码器,设计用于互联网上的语音和音乐传输,它结合了多种编解码技术,能够提供高质量的语音通信。

这些编解码算法通过不同的压缩技术和错误处理机制,帮助网关在保持语音质量的同时,适应多变的网络环境,减少延迟,并提高通信的可靠性。网关设备通常会根据实时的网络状况选择最合适的编解码算法,以确保通话的流畅性和清晰度。

5. 网关在电话系统中的协议转换

网关在电话系统中的主要作用是连接不同通信网络,并在这些网络之间进行协议转换。电话系统中的网关能够将传统的电话网络信号(如PSTN)转换为基于IP的数据包,或者将IP数据包转换回传统电话信号,从而实现不同网络之间的无缝通信。

网关在进行协议转换时,通常会执行以下步骤:

  1. 接收和解析数据:网关接收来自一个网络的数据,并对这些数据进行解析,以理解其原始的通信协议和数据格式。
  2. 协议转换:根据目标网络的通信协议要求,网关将解析后的数据重新编码和格式化,将数据从一种协议转换为另一种协议。
  3. 发送数据:转换后的数据被发送到目标网络,确保接收方能够理解和解析这些数据。

在电话系统中,网关可能包含FXS(Foreign Exchange Station)和FXO(Foreign Exchange Office)接口,分别用于连接终端设备(如电话机)和模拟线路。此外,网关还可能具备NAT穿越和防火墙穿越的技术,以保证通信的连续性和安全性。

网关的工作原理涉及到对通信协议的深入理解和处理,它是确保不同通信系统能够互相通信的关键设备。通过协议转换,网关打破了不同网络之间的通信壁垒,促进了信息的流通和共享。
