组合逻辑电路的特点

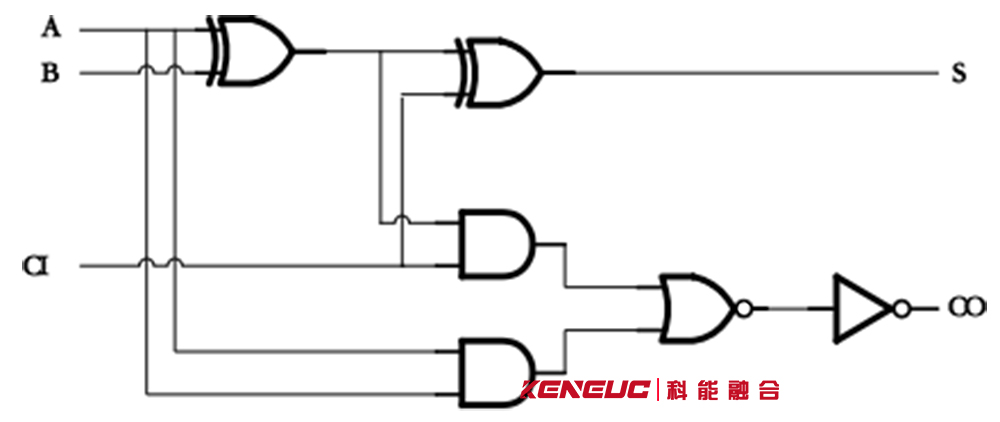

逻辑电路中,任意时刻输出仅仅取决于该时刻的输入,与电路原来的状态无关。组合逻辑电路的简单例子如下所示:
编码器逻辑电路

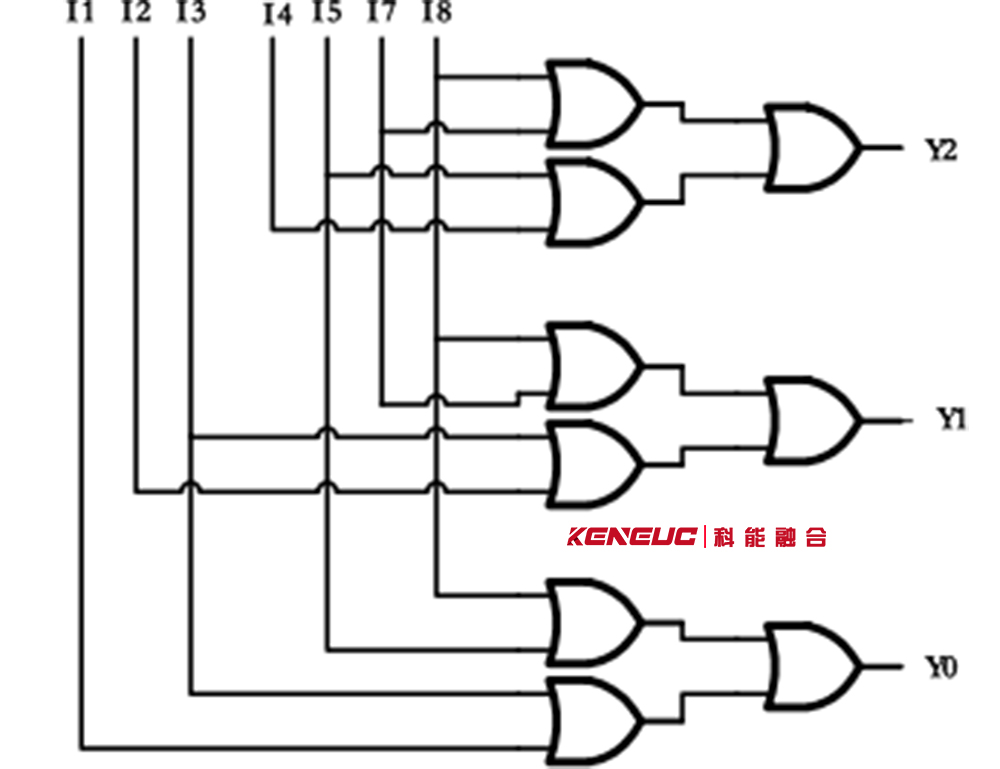

编码器的逻辑功能就是对输入的每一个高低电平编写成一个对应的二进制代码。一个普通的的编码器组合逻辑电路如下所示:

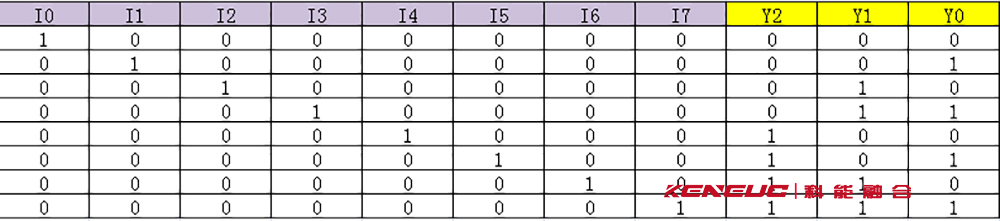

Y2=I4+I5+I6+I7;Y1=I2+I3+I6+I7;Y0=I1+I3+I5+I7;以上介绍的就是一种普通编码器的逻辑电路实现例子,实现的功能是输入端有8根信号,同一时间只能有一根信号为高电平,把这8位信号编码成3位信号。
组合逻辑电路的设计方法一般分为以下几个步骤:
1. 进行逻辑抽象
2. 写出逻辑函数式
3. 选定器件类型
4. 将逻辑函数化简或变成变换成适当的形式。
5. 根据化简或变换后的逻辑函数式,画出逻辑电路连接图。
6. 工艺设计。
