钳形电流表的使用方法和安全事项

更新时间:2022-12-02

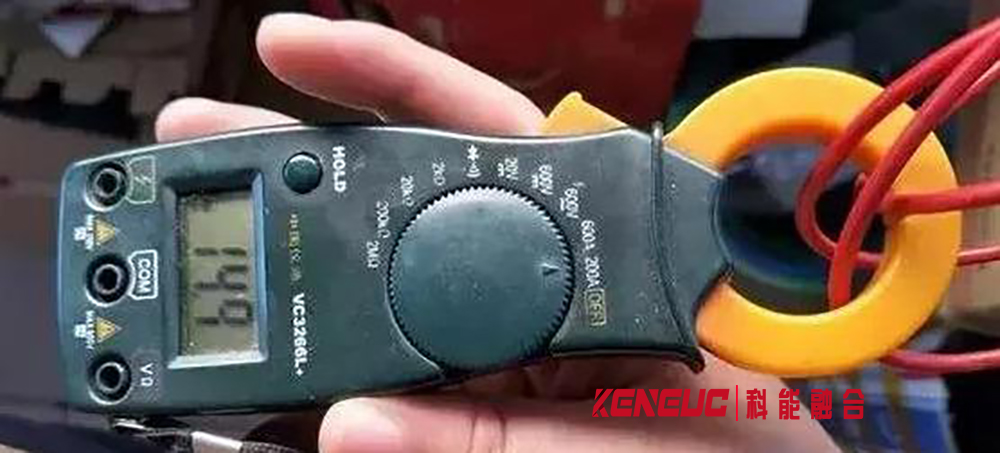

一般钳形电流表精度都不高,在测量小电流时,很难准确显示,遇到这样的情况可采用下面的方法:先把被测电路的导线绕几圈,再放进钳形表的钳口内进行测量。再用钳形电流表所指示的电流读数除以导线缠绕的圈数就是这根导线中流过的实际电流。如图,钳口的导线是三圈,电流表显示的数值是14.9,用14.9/3≈5A。

1. 测量单相220V电路中的电流

用钳形电流表测量电流时,钳口内可以卡入一根线,测出一相中的电流。也可以在钳口内卡入两根相线,此时钳形电流表上显示数值为钳口外面那一根相线的电流值,而不是钳口内的两相的电流值。还可以把三相三根线同时卡入钳口内测量,此时表上显示的数字应为零,因为三相的向量和是零。如果显示的不是零,那就说明三相电流不平衡。
用钳形电流表测电流时,被测电路电压不能超过钳形表上所标明的耐压数值,否则容易造成接地事故或引起触电危险。

2. 测量电流中

钳形表测量前应先估计被测电流的大小,再决定用哪一量程。若无法估计,可先用最大量程档然后适当换小些,以准确读数。不能使用小电流档去测量大电流。以防损坏电流表。
观测表计时,要特别注意保持头部与带电部分的安全距离,人体任何部分与带电体的距离不得小于钳形表的整个长度。
当电缆有一相接地时,严禁测量。防止出现因电缆头的绝缘水平低发生对地击穿爆炸而危及人身安全。
