热电阻与热电阻温度变送器

首先给大家介绍下什么是热电阻和热电阻温度变送器？
热电阻是一种用来测量温度的温度传感器，而温度变送器是将温度传感器产生的信号转换成标准信号（如1-5V，4-20mA）的仪表设备。也就是说热电阻和热电阻温度变送器常常搭配着使用，热电阻可以产生一个随温度变化而变化的电阻信号，电阻温度变送器则可将热电阻电阻值的变化转换为4-20mA的标准信号。
下面来给大家讲一下热电阻（二、三、四线制）与热电阻温度变送器的接线方式。

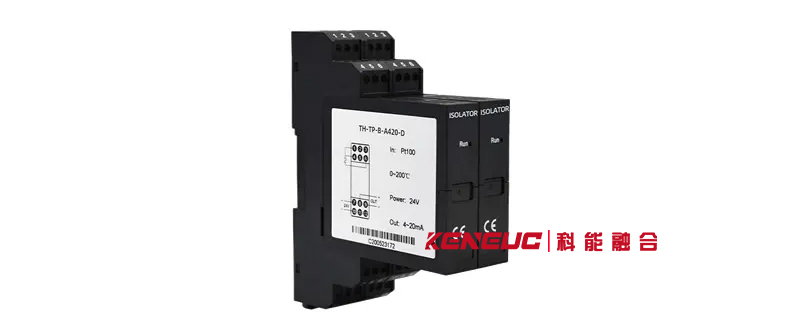

首先，我们讲解一下二线制热电阻的接线方式，我们先看下热电阻温度变送器上面的接线图，输入端接线是接1/4/6端子，其中1和4能看到其实是短接的，6号端子是独立的，那么我们现场接线只要将热电阻的一根线接到6，另一根线接到1或者4。再将1和4进行短接，就能有正常的输出了。
再看下三线制热电阻，它的接法是最常规的也是最简单的，现场热电阻的三根线一般分为2种颜色，一种颜色一根，一种颜色2根，我们只要将单独颜色的一根线接在6号端子，相同颜色的两根线接在1和4，就能有正常的输出了。
最后，我们一起看下四线制热电阻的接法，现场热电阻的四根线一般为2种颜色各2根，我们只需要舍弃其中任意一根线即可，我们看下演示，现在手里的热电阻输出是2红2黑，我们可以舍弃一根红线，那么现在就是1红2黑的线，结合刚才三线制的接线方法，只要将红线接在6号端子，2根黑线接在1和4号端子就可以了，那么同样情况，如果我们舍弃的是一根黑线，那么我们剩下的就是2红一黑，只需要将黑线接在6号端子，2根红线分别接在1和4号端子就可以了。
